Máquina rectificadora cilíndrica

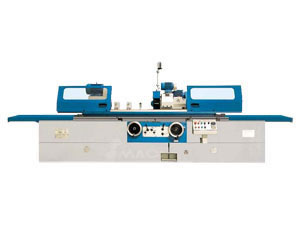

Máquina rectificadora cilíndrica 13701-1

Descripción de la máquina rectificadora cilíndrica:
1. La serie CG de máquinas rectificadoras cilíndricas es conveniente para rectificar la superficie exterior cilindros y conos.
2. La serie UCG de máquinas rectificadoras cilíndricas es conveniente para rectificar tanto el interior como el exterior de cilindros y conos.
3. El movimiento longitudinal de la mesa de trabajo es impulsado hidráulica o manualmente y puede moverse hasta cierto punto con el fin de procesar elementos cónicos.
4. La alimentación transversal de la muela es hidráulica permitiendo la alimentación periódica automática y la alimentación rápida, También es posible la alimentación en bruto y fina a través de la muela.
5. La forma de guía de la mesa de trabajo y de la muela en las series CG50, UCG50 emplea lubricación hidrostática y su movimiento en baja velocidad es suave.
6. El husillo de las series CG50 y UCG50 Esta soportado en rodamientos hidrodinámicos e hidrostáticos de alta rigidez dando al husillo una alta precisión y una perfecta rigidez
7. La muela de la máquina rectificadora cilíndrica CG50 utiliza un motor de doble velocidad y su velocidad puede ser modificada al cambiar la posición de la correa, la muela es de tipo universal (UCG50) cuenta con un motor inversor para realizar cambios de velocidad sin escalonamientos, el husillo de la muela es de tipo universal (UCG50) emplea rodamiento de deslizamiento.
8. La descarga se realiza también con velocidad continua y el husillo de la muela abrasiva usa el centro del mandril, el cabezal de trabajo de tipo universal puede rotarse a cualquier posición dentro de su alcance así que es adecuada para rectificar formas cilíndricas interiores o exteriores.
9. La serie UCG de máquinas rectificadoras cilíndricas universales posee un aparato interno de rectificación, el husillo rectificador interno es soportado por rodamientos precisos.
10. El cabezal, la muela abrasiva, el husillo interno, la bomba refrigerante la bomba de aceite hidrodinámica e hidrostática son propulsados por motores independientes.
11. Cada parte móvil de la máquina cuenta con seguros eléctricos hidráulicos y mecánicos.
12. La estructura de la máquina está bien diseñada, con apariencia agradable, todas las palancas de control están centralizadas en un panel haciendo fácil la operación.
13. La muela se puede montar en la mesa de trabajo o en el contrapunto.

Especificaciones de la máquina rectificadora cilíndrica:

Modelo Descripción		Unid- ades	13701-1	13701-2	13703-1	13705-1	13705-2	13706	13707-1
			CG20	UCG20	UCG32	CG50	UCG50	CG63	CG80
Capacidad general
Distancia entre los centros		mm	500, 750	500, 750	1000, 1500	1500, 2000, 3000	1500, 2000, 3000	3000, 4000, 5000	3000, 4000, 5000
Altura de centro		mm	135	135	180	270	270	335	500
Diámetro procesado (Externo)		mm	5-200	5-200	8-320	25-500	25-500	30-630	50-800
Diámetro procesado (Interno)		mm	-	25-100	30-100	-	30-200
Máxima longitud procesada (Externo)		mm	500,750	500, 750	1000, 1500	1500, 2000, 3000	1500, 2000, 3000	3000, 4000, 5000	3000, 4000, 5000
Máxima longitud procesada (Interno)		mm	-	100	125		320
Peso máximo de la pieza		kg	-	100	150	1000	1000	3000	5000
Cabezal
Ángulo de giro		°	-	±90°	±90°		±90°
Centro de cono (MT)		MT	4	4	4	6	6	80# (Metric)	100# (metric)
Velocidad del husillo		r /min	50Hz: 25-380	50Hz: 25-380	50Hz: 25-220	50Hz: 18-140	50Hz: 20-224	50Hz: 8-150	50Hz: 6-80
Muela
Velocidad del husillo de la muela		rpm	1335	1670	1670	870	1330/665	740	740
Velocidad de desplazamiento de la muela		mm	50	50	50	100	100	100	100
Máximo desplazamiento		mm	205	205	246	437.5	370	475	550
Ángulo de giro		°		±30°	±30°		-30°
Movimiento del armazon de volante		mm	Bruto: 2 Fino: 0.5			Bruto: 4 Fino: 0.5		rough: 6 fine: 0.5
Movimiento del armazon de volante		mm	Bruto: 0.01 fine: 0.0025			Bruto: 0.02 Fino: 0.0025		rough: 0.02 fine: 0.0025
Tamaño de la rueda		mm	500 x 50 x 203	400 x 50 x 203	400 x 50 x 203	750 x 75 x 305	500 x 75 x 305	900 x 75 x 305	900 x 75 x 305
Velocidad de la muela		mm	35	35	35	35	35/17.5	35	35
Dispositivo Interno de rectificación
Velocidad del husillo		r /min	-	1000	1000	-	7000	-	-
Tamaño de la rueda		mm	-	max: 35 x25 x10 min: 17 x20 x6	max: 50 x25 x13 min: 17 x20x 6	-	max: 175 x32 x13 min: 17 x20 x6	-	-
Mesa
Alimentación manual por. rev		mm	6	6	6	5		5	5
Máximo ángulo de giro	En la dire- cción de las agujas del reloj	°	3°	3°	3°	3°(1500), 2°(2000, 3000)		2°(3000), 1°(4000, 5000)
	contra la dire- cción de las agujas del reloj	°	9° (750), 8° (500)		7°(1000), 6°(1500)	6°(1500), 5°(2000), 3°(3000)		3°(300), 2°(4000, 5000)
Velocidad de movimiento transversal de la mesa de trabajo		m /min	0.1-4	0.1-4	0.1-4	0.1-3	0.1-3	0.1-4	0.1-4
Contrapunto
Centro del cono (MT)		MT	4	4	4	6	6	80# (metric)	100# (metric)
Desplazamiento de la pluma		mm	30	30	30	70	70	100	100
Motor
Potencia del motor de la muela		Kw	5.5	4	5.5	15	5/7.5	18.5	18.5
Rectificación interna		Kw		1.1	1.1		1.5
Potencia del motor del cabezal de trabajo		Kw	0.75	0.75	1.5	2.2/3.6	4	5	10
Máquina
Peso bruto		t。	4(500) 4.2(750)	4.1(500) 4.3(750)	5.3(1000) 6.1(1500)	11.2 (1500) 13 (2000), 17.4 (3000)		25 (3000) 28 (4000), 30	28 (3000) 31 (4000), 35
Dimensiones de paquete		cm	260 x206x 205 (500) 300 x206x 205 (750)	260 x206x 205 (500) 300 x206x 205 (750)	338 x200x 205 (1000) 438 x200x 205 (1500)		540 x270x 210(1500) 610 x270x 210 (2000) 810 x270x 210 (3000)
Modelo antiguo			MW1320	MW1420	M1432B	M1350	M1450	M1363	M1380
