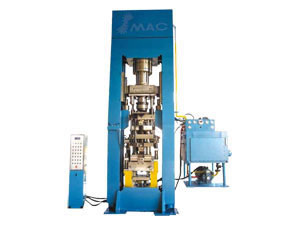

Prensa hidráulica para pulvimetalurgia

Prensa hidráulica para pulvimetalurgia

Principales características de la prensa hidráulica para pulvimetalurgia:
1. La serie YAN79 de prensas hidráulicas para formado automático de polvos se utilizan principalmente en pulvimetalurgia de piezas estructurales y en la producción de piezas mecánicas, también es adecuada como prensa de partes cerámicas de precisión, componentes electrónicos cerámicos y de carburo.
2. En las prensas hidráulicas de esta serie se han separado los sistemas hidráulicos, eléctricos, de alimentación automática y descarga de los aparatos, tienen las funciones especiales de prensa flotante y protección al desmoldeo.
3. Desde que su control eléctrico se realiza con el controlador programable PLC, todos los botones de prensa están centralizados para una fácil operación, además un dispositivo limitador está instalado permitiendo así garantizar la consistencia en el acabado de los productos.

Especificaciones de la prensa hidráulica para pulvimetalurgia:

			11818	11819	11820	11821	11822	11823	11824
Ítem		Unid- ades	YAN79Z -40	YAN79Z (K) -63	YAN79Z (K) -100	YAN79Z (K) -200	YAN79Z (K) -315	YAN79Z (K) -500	YAN79Z (K) -630
Presión nominal		kN	400	630	1000	2000	3150	5000	6300
Fuerza de levante		kN	280	350	400	850	1000	1400	2000
Máxima. presión del liquido		MPa	25	25	25	25	25	25	25
Deslizamiento del golpe		mm	350	400	400	500	500	600	600
Golpe de levante		mm	150	200	200	250	250	300	300
luz		mm	120	120	150	150	150	150	150
Velocidad	Bajada rápida	mm/s	120	120	120	100	100	100	100
	Desace- leración	mm/s	20	18	15	12	12	12	12
	Retorno	mm/s	100	120	100	80	60	80	60
	Levante	mm/s	48	40	40	40	35	40	40
	Retorno	mm/s	48	45	45	45	45	45	40
Cilindros de aceite (subida) (opción)	Máxima presión	kN	8	11	11	18	18	22	22
	Máxima presión de retorno	kN	4.5	5	5	9.5	9.5	11	11
	Máximo golpe	mm	30	30	30	30	30	30	30
Cilindros de aceite (bajada)	Máxima presión	kN	30	30	60	80	80	120	120
	Máxima presión de retorno	kN	10	10	35	50	50	60	60
	Máximo golpe	mm	100	100	120	200	200	200	200
Tamaño de la mesa		mm2	450 x 450	560 x 490	700 x 580	950 x 700	1120 x 800	1200 x 1000	1300 x 1000
Potencia de movi- miento, opción cilindro	Máxima presión	kN	80	80	80	80	80	125	125
	Máximo golpe	mm	80	80	80	80	80	80	80
Cilindro propu- lsado por flotación troquel-taladro	Presión	kN	45	45	45	45	45	65	65
	Máximo golpe	mm	100	100	100	100	100	100	100
Ass. cilindro	Máxima presión	kN	20	23	23	25	25	27	27
	Máximo golpe	mm	30	30	30	30	30	30	30
Motor principal		kW	7.5	7.5	11	15	22	30	37
Dimen- siones generales	Izquierda-derecha	mm	1760	1800	3010	4200	4575	5775	5820
	Adelante-atrás	mm	2310	2400	1300	1700	2425	2500	2630
	Sobre el piso	mm	3500	3600	4000	4500	4800	5200	5700
	Bajo el piso	mm	400	600	600	1500	1500	1700	1900
Cilindro lateral (opción)	Máxima presión	kN	30	30	30	30	30	80	80
	Máxima presión de retorno	kN	19	19	19	19	19	50	50
	Máximo golpe	mm	60	60	60	80	80	80	80
