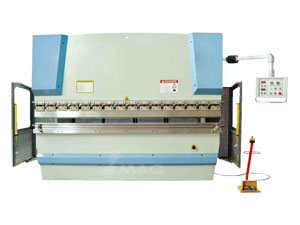

Máquina plegadora de chapas convencional

Máquina plegadora de chapas / dobladora de láminas

Características de la máquina plegadora de chapas / dobladora de láminas:
1. La máquina plegadora de chapas tiene una estructura completa en acero soldado, envejecido por vibración para evitar tensiones internas, cuenta con buena rigidez y estabilidad.
2. Con eje de torsión de sincronización forzada. Balancea el equilibrio límite con alta precisión.
3. El sistema integrado de transmisión hidráulica, cuenta con una amplia gama de velocidades reguladoras de la transmisión además el bloque de deslizamiento, es estable y con un rendimiento confiable.
4. El tapón trasero y el bloque de deslizamiento se ajustan eléctricamente a su golpe, con ajuste de precisión manual e indicador digital.
5. El mecanismo de ajuste del bloque de deslizamiento independiente del cilindro de aceite mejora el efecto de sellado, el molde superior está equipado con un mecanismo de compensación de alabeo.
6. Para maquinas plegadoras de chapas desde 250 toneladas en adelante el mecanismo sincronizador de transmisión eléctrica hidráulica o mecánica está incluido.
7. La mesa de trabajo inferior está equipada con un mecanismo de compensación de alabeo.
8. La operación combinada de múltiples máquinas es posible.
9. La guía de seguridad es opcional.

Especificaciones de la máquina plegadora de chapas / dobladora de láminas:

	Modelos	Fuerza de prensa (KN)	Longitud de trabajo (mm)	Distancia entre cámaras (mm)	Profun- didad garganta (mm/s)	Golpe del émbolo (mm)	Velocidad de aproxi- mación (mm/s)	Velocidad de trabajo (mm/s)
10702	PB-40/2000	400	2000	1615	200	100	100	8
10703	PB-63/2500	630	2500	2020	250	100	90	8
10704-1	PB-80/2500	800	2500	2015	250	100	90	8
10704	PB-80/3200	800	3200	2565	250	100	90	8
10705	PB-100/3200	1000	3200	2555	320	130	80	10
10706	PB-100/4000	1000	4000	3105	320	130	80	10
10707	PB-125/3200	1250	3200	2550	320	130	80	8
10707-1	PB-125/4000	1250	4000	3100	320	130	80	8
10708	PB-160/3200	1600	3200	2550	320	150	80	9.5
10709	PB-160/4000	1600	4000	3100	320	150	80	9.5
10709-1	PB-200/3200	2000	3200	2250	320	200	70	7.5
10710	PB-200/4000	2000	4000	3140	320	200	70	7.5
10710-1	PB-250/3200	2500	3200	2430	400	250	70	7.5
10711	PB-250/4000	2500	4000	3120	400	250	70	7.5
10713	PB-250/5000	2500	5000	3800	400	250	70	7.5
10714	PB-300/5000	3000	5000	3820	400	250	60	5
10715	PB-400/4000	4000	4000	3110	400	250	58	6.5
10716	PB-500/3200	5000	3200	2300	400	250	80	8.5
10717	PB-125/6000	1250	6000	4500	320	150	70	7.5
10718	PB-160/6000	1600	6000	4500	320	200	60	5
10719	PB-200/6000	2000	6000	4500	320	200	60	5
10720	PB-250/6000	2500	6000	4500	320	250	58	5

	Modelos	Velocidad de retorno (mm/s)	Ajuste del desplaz- amiento del émbolo (mm)	Distancia entre la mesa y el émbolo (mm)	Potencia del motor (kw)	Peso de la máquina (kg)	L x W x H (mm)	Modelo viejo
10702	PB-40/2000	70	70	340	4	3000	2100 x1150 x2000	WC67K-40/2000
10703	PB-63/2500	70	70	335	5.5	4000	2600 x1300 x2090	WC67K-63/2500
10704-1	PB-80/2500	70	70	350	5.5	4600	2600 x1300 x2180	WC67K-80/2500
10704	PB-80/3200	70	70	350	5.5	5500	3300 x1300 x2200	WC67K-80/3200
10705	PB-100/3200	60	85	380	7.5	6600	3300 x1410 x2320	WC67K-100/3200
10706	PB-100/4000	60	85	380	7.5	8200	4100 x1415 x2450	WC67K-100/4000
10707	PB-125/3200	60	85	380	7.5	7300	3300 x1460 x2450	WC67K-125/3200
10707-1	PB-125/4000	60	85	380	7.5	8700	4100 x1465 x2505	WC67K-125/4000
10708	PB-160/3200	60	110	400	11	8900	3300 x1540 x2460	WC67K-160/3200
10709	PB-160/4000	60	110	400	11	11500	4100 x1540 x2650	WC67K-160/4000
10709-1	PB-200/3200	60	110	435	11	10900	3300 x1715 x2765	WC67K-200/3200
10710	PB-200/4000	60	110	460	11	13300	4100 x1715 x2950	WC67K-200/4000
10710-1	PB-250/3200	66	120	460	15	14500	3300 x1980 x3020	WC67K-250/3200
10711	PB-250/4000	66	120	460	15	18000	4100 x1750 x3700	WC67K-250/4000
10713	PB-250/5000	66	150	460	15	21300	5100 x1750 x3800	WC67K-250/5000
10714	PB-300/5000	48	110	560	15	26000	5100 x2245 x4210	WC67K-300/5000
10715	PB-400/4000	42	110	630	30	30000	4100 x2315 x4035	WC67K-400/4000
10716	PB-500/3200	75	120	630	30	26000	3300 x2300 x3785	WC67K-500/3200
10717	PB-125/6000	60	110	380	7.5	16000	6100 x1700 x2350	WC67K-125/6000
10718	PB-160/6000	48	110	455	11	18000	6100 x1700 x2500	WC67K-160/6000
10719	PB-200/6000	48	110	455	15	21000	6200 x2000 x2700	WC67K-200/6000
10720	PB-250/6000	42	110	525	15	24000	6300 x2100 x3170	WC67K-250/6000
