Serie FPC

Serie FPC

Serie FPC

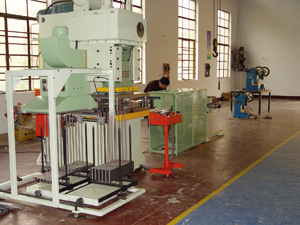

La línea incluye principalmente: desbobinador, cubierta de red protectora de lámina de aluminio, tanque de aceite, prensa de alta velocidad y alta precisión (troquel de aletas de alta precisión), dispositivo de empuje de material, aspirador de vacío y dispositivo de recolección de material, dispositivo de recolección de desperdicio de materiales, sistema de control eléctrico, etc.

Este tipo de línea de producción usa un sistema de control eléctrico PLC, y está equipado con un contador pre-establecido de 2-4pcs de 6 estaciones, y se equipa con grupos de controladores de cámara con interruptor sin contacto, así como también válvulas con técnica electromagnética, que puede satisfacer el contador pre-establecido del cortador (contador de agujeros) y el medidor de grosor de la aleta durante el período de producción de las aletas.

Especificaciones del troquel de aletas
Φ5*19.5*11.2*(6-24)R,
Φ7*21.0*12.7 ó 20.5*12.7*(12-24)R,
Φ7.94*22.0*19.05*(12-18)R,
Φ9.52*25.4*22.0 ó 25.0*21.65*(12-18)R,
Φ10.2*20.0*15.5*(12-24)R,
Φ12.7*31.75*27.5*(6-12)R,
Φ15.88*38.0*32.91 ó 38.1*22.2(6-12)R,
Φ19.4*50.8*38.1*(4-8)R,
Φ20*34.0*29.5*(6-12)R,Φ25*(4-6)R.
Este sistema de operación separado y móvil está equipado en la línea de producción, que es muy conveniente de operar y con buena apariencia.
Características de rendimiento de la serie FPC

Motor de aspiración tipo inversor
Pantalla táctil
Protección
Dispositivo de lubricación de troquel y rociado de aceite
Piezas de repuesto opcionales.

Artículo Especificaciones
RFP-45C RFP-55C RFP-65C RFP-85C
Presión nominal kN 450 550 650 850
Recorrido de la presión nominal mm 1.5 1.5 1.5 1.5
Recorrido del lateral mm 40-50 40-50 40-60 40-60
Recorridos S.P.M 100-220 100-200 100-160 100-150
Altura de ajuste máx. Del troquel mm 270 270 290 290
Altura del ajuste del troquel mm 70 70 80 80
Profundidad de garganta mm 300-400 300-400 320-450 360-500
Distancia entre los montantes mm 510 530 570 650
Tamaño de la mesa (L-RxF-B) mm 800x580 800x580 850x600 920x700
Grosor de la mesa mm 80 80 80 90
Tamaño inferior del lateral (L-RxF-B) mm 550x330 550x330 650x380 680x400
Orificio de perforación (diámetro x profundidad) mm Φ50x60 Φ50x60 Φ50x60 Φ50x60
Potencia del motor prinicpal kW 5.5 5.5 7.5 7.5
Motor lateral kW Manual/Eléctrico Manual/Eléctrico YPE300- YPE300-S2
Motor del desbobinador MPa XWD2-29-0.75 XWD2-29-0.75 XWD2-29- XWD2-29-0.75
Motor del aspirador al vacío kW Y90s-2-1.5 Y90s-2-1.5 Y90s-2-1.5 Y90s-2-1.5
Ancho del material mm 300-550 300-550 320-600 360-650
Longitud de la pila mm 600-1200 600-1200 800-1500 800-1500
Altura de recolección del material mm 600-750 600-750 600-800 600-850
Diámetro interno del rollo de material r mm Φ75/Φ150 Φ75/Φ150 Φ75/Φ150 Φ75/Φ150
Diámetro externo del rollo de material mm Φ850 Φ850 Φ850 Φ850
Dimensiones generales (L-RxF-BxH) mm 7000x2500x2650 7000x2550x2650 7200x2580x2950 7500x2630x3100
Peso total kg 6500 7000 7800 9500
Dispositivo de protección de sobrecargas Sistema de sobrecargas hidráulico
