Máquina rectificadora de cigüeñal

Máquina rectificadora de cigüeñal

Máquina rectificadora de cigüeñal

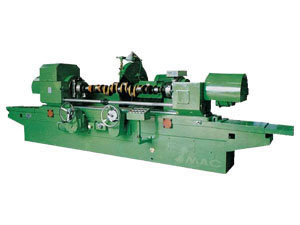

Características de la máquina rectificadora de cigüeñal:
Está diseñada para rectificar ejes, rodamientos o cigüeñales comúnmente utilizados en motores de automóviles, autobuses o barcos.

Especificaciones de la máquina rectificadora de cigüeñal:

Especificaciones / Modelo Unidades 14201 14203 14205 14208
MQ8260A MQ8260A/1 x 18 MQ8260B MQ8260A/1 x 20 MQ8260C MQ8240A
Máximo diámetro de trabajo x Máximo largo de trabajo mm 580 x 1600 580 x 1800 580 x 2000 400 x 750
Capacidad 1.Máximo giro sobre la mesa mm 580 580 580 400
Diámetro de rectificado con luneta mm 30 - 100 30 - 100 50 - 120 20 - 110
Tiro de cigüeñal mm 110 110 120 60
2. Máximo largo rectificado :en Mandril de 3 mordazas mm 1400 1400 1800 630
Máximo largo mm 1600 1600 2000 750
3. Maximo pero de trabajo. kg 120 120 150 30
Clavijero Altura del centro mm 300 300 300 200
Ritmo de trabajo rpm 25, 45, 95 25, 45, 95 30, 45, 65, 100 40, 80
Muela 1. Máximo Movimiento transversal mm 185 185 185 150
2. Acercamiento rápido de la muela mm 100 100 100 100
3. Avance de la muela, retorno. mm 1 1 1 1
Avance de la muela por grado de avance transversal mm 0.005 0.005 0.005 0.005
Muela abrasival 1. Velocidad del husillo de la muela rpm 740, 890 740, 890 740, 890 890
2. Velocidad de las muelas periféricas m/sec 25.6-35 25.6-35 25.6-35 35
3. Tamaño de la muela mm 900 x 32 x 305 900 x 32 x 305 900 x 32 x 305 750 x 32 x 305
Table 1. Retorno cruzado de la tabla por volante: Tosco mm 5.88 5.88 5.88 14
Fino mm 1.68 1.68 1.68 1.55
2. Mesa giratoria (Cónico 18/100)
3. mesa giratoria pre grado de escala (taper1:50) 10Ó 10Ó 10Ó
Capacidad global de los motores kw 9.82 9.82 11, 12 6.92
Dimensiones generales (L x W x H) mm 4166 x 2037 x 1584 4166 x 2037 x 1584 4900 x 2037 x 1584 2860 x 1960 x 1650
Peso kg 6000 6000 7000 4800
Exactitud de trabajo Forma oval (nueva norma) 0.005 0.005 0.005 0.0025
Forma cilindrica 0.01 0.01 0.01 0.005
Roughness Ra 0.32 0.32 0.32 0.32
Accesorios principales Mordazas2 juegos
Porta muela 1 juego
Luneta (w. 30mm) 1 juego
Eje equilibrado de muelas
Cuña de nivelación 1set
adaptador de muela 1juego
Garra móvil 1 Juego
Soporte vertical (Ancho 28mm) 1
Soporte horizontal (Ancho 28mm) 1juego
Accesorios opcionales Soporte de equilibrio de muelas
dispositivo de medición colgante
Soporte vertical (ancho 15mm 10mm)
Soporte horizontal (ancho 15mm 10mm)
Luneta(Width 15mm 10mm)
Dispositivo de centrado
Pulidora de Cigüeñal
Dispositivo de visualización digital
dispositivo de Contrapunto neumático
