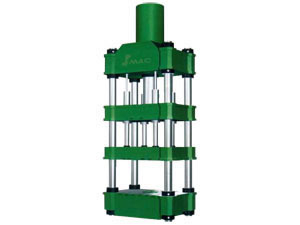

Prensa hidráulica de embutido profundo

Prensa hidráulica de embutido profundo

Prensa hidráulica de embutido profundo

Especificaciones de la prensa hidráulica de embutido profundo:

    11801 11802 11802-1 11803 11803-1 11805 11806
Ítem Unid-
ades
YAN28 -63 /100 YAN28 -100 /150 YAN28 -150 /200 YAN28 -200 /300 YAN28 -220 /315 YAN28 -315 /400 YAN28 -400 /600
Fuerza nominal kN 1000 1500 2000 3000 3150 4000 6000
Fuerza de embutido kN 630 1000 150 2000 2200 3150 4000
Fuerza de expulsión kN 190 190 400 400 400 800 630
Fuerza del portaprimordio kN 300 500 630 800 1000 1000 2000
Máxima presión del líquido MPa 25 25 25 25 25 25 25
Desplazamiento del golpe de embutido mm 600 600 700 800 800 800 800
Golpe de desplazamiento del portaprimordio mm 250 250 250 400 350 400 720
Golpe del cilindro de expulsión mm 200 250 250 350 350 - 400
Luz de desplazamiento del portaprimordio mm 1000 1200 1300 1400 1560 1500 2190
Luz de desplazamiento del golpe. mm 600 750 900 720 820 1000 1300
Área de la mesa mm2 720 x 580 800 x 800 1000 x 900 980 x 900 1120 x 1120 1260 x 1200 1250 x 1250
  Bajada rápida mm/s 100 100 100 100 100 100 100
  Bajada desace-
lerada
mm/s 20 20 20 20 20 20 16
  Prensa mm/s 10~20 10~20 10~20 10~20 10~20 10 10~16
Velocidad Retorno mm/s 100 100 100 135 100 100 100
  Expulsión mm/s 95 95 60 60 90 90 100
  Retorno mm/s 220 220 180 180 200 200 200
Dimen-
siones generales de la maquina
Izquierda-derecha mm 2500 2300 3800 3800 3800 4500 4300
Adelante-atrás mm 1500 900 1800 1800 1800 2800 2315
Altura sobre el suelo mm 3200 3600 4400 4600 4400 4600 5240
Potencia total kW 11 15 22 37 37 37 37
Potencia total kg 6000 8000 10000 13000 15000 17000 41000
Modelo antiguo YQ28- 63 /100 YQ28- 100 /150 YQ28- 150 /200 YQ28- 200 /300 YQ28- 220 /315 YQ28- 315 /400 YQ28- 400 /600
