Máquina punzonadora de torreta CNC

Máquina punzonadora de torreta CNC (HP-M300)

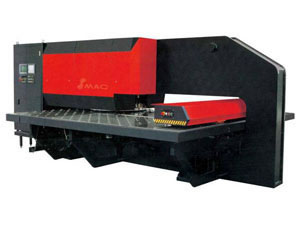

Máquina punzonadora de torreta CNC HP-M300

Características de la máquina punzonadora de torreta CNC:
1. Los husillos de alta precisión y gran recorrido, los carriles-guía lineales de gran fiabilidad están integrados a la propulsión.
2. El nivel nacional fiable de sistemas CNC está equipado con la máquina punzonadora de torreta CNC. Para hacer la máquina aún más confiable, se utiliza un embrague importado.
3. Las partes neumáticas principales son importadas y de renombre para que el mecanismo sea más confiable.
4. La torreta totalmente cubierta de alta precisión mejora la eficiencia, la exactitud y la longevidad de la torreta, las estaciones 24 o 32 son opcionales.
5. El trabajo avanzado y la tecnología de tratamiento térmico se adopta en las herramientas para la extender su longevidad

Esquema de herramientas

Número de estaciones Gama de diámetros de herramientas Número de herramientas
24 Estaciones Φ88.9-Φ32 Φ7/2-Φ5/4 4
32 Estaciones Φ32- Φ5/4 20
Φ88.9-Φ32 Φ7/2-Φ5/4 4
Φ32- Φ5/4 28

Especificaciones de la máquina punzonadora de torreta CNC:

Especificación Unidades HP-M300
Fuerza de golpe KN KN 300 300
Máximo. tamaño de la chapa mm in 1250 x 2500 50 x 100
Máximo. ancho de la chapa kg lb 150 330
Máximo. espesor de la chapa mm in 6.35 0.254
Máximo. diámetro del punzón mm in Φ88.9 Φ3.56
Número de estaciones de herramientas 24, 32 24, 32
Habilidad de repetir posicionamiento mm in ±0.1 ±0.004
Máxima Velocidad de golpe hpm hpm 300 300
Máxima. Velocidad transversal m/min in/min 56 2240
Rotación de la torreta rpm rpm 30 30
Número de ejes 3 3
Presión del aire comprimido mpa mpa 0.6 0.6
Dimensiones de envío mm in 500 x2680 x2175 20x107.2 x87
Peso de la máquina ton lb 13 28600
