Máquina punzonadora de torreta CNC

Máquina punzonadora de torreta CNC (HP-H300)

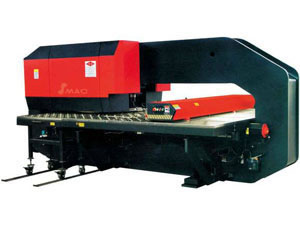

Máquina punzonadora de torreta CNC HP-H300

Características de la máquina punzonadora de torreta CNC:
1. El sistema hidráulico nivelador de alta precisión está incluido en la máquina punzonadora de torreta CNC, la velocidad y los golpes son variables y la velocidad de punzonado de hasta 600HPM.
2. Los tornillos de bolas transversales de alta precisión y la guía lineal están equipados para los desplazamientos.
3. El sistema CNC mundialmente reconocido con servo motor digital AC hace de esta maquina una herramienta de gran confiabilidad.
4. Las partes neumáticas principales de esta máquina punzonadora de torreta CNC son de marcas importadas y de renombre para hacer el mecanismo aún más confiable.
5. La torreta de alta precisión totalmente cubierta mejora la eficiencia, la precisión y la durabilidad, las estaciones 24,32 son opcionales.
6. El trabajo avanzado y la tecnología de tratamiento térmico se adopta en las herramientas para la extender su longevidad.
7. El trabajo en piezas seccionadas helicoidales y engranajes alcanza niveles sobresalientes de precisión.
8. Máximo diámetro es de 88.9mm. La configuración flexible con las herramientas cortas o largas puede ser seleccionada por los diferentes clientes.
9. Los marcos de estilo cerrado dan muy buena rigidez (300, 400, 500, 600, 800).

Partes de la máquina punzonadora de torreta CNC:

Cilindro hidráulico de alta velocidad
El sistema hidráulico de la máquina punzonadora de torreta CNC tiene una alta velocidad, eficiencia y confiabilidad. Esto hace el golpe variable, cayendo rápida o lentamente y con velocidad total de regreso.
Aumenta la tasa de golpe, mientras que usted puede obtener partes de calidad, puede efectuar perforaciones con fuerza completa en el golpe con muy bajo nivel de ruido.
El golpe es ajustable que lo hace ideal para hacer trabajos en relieve o de extrusión. El sistema es anti-sobrecarga de forma automática.

Torreta única
La subida y la bajada son mecanizadas juntas por una máquina especial para hacer la alinear la estación. Encasquillados equipado con 2 ranuras para el ajuste manual de las herramientas específicas.

Características del auto índice
Combinando la correa de sincronización con el tornillo sin fin la transferencia puede obtener una alta precisión. Tornillos sin fin seccionados eliminan los espacios vacíos. Los diseños flexibles de esta estructura que sea fácil que las estaciones de 2 índices se puede cambiar a 4
Máximo diámetro es 88.9mm.

Herramienta de alta precisión
Con aleación de acero de alta calidad para resortes durables, mecanismo de extracción con guía para la eliminación de espacios libres, lugares de trabajo planos y con pocas rebabas.
El rango de trabajo se puede ampliar con estaciones de indexación automática.
Herramientas especiales están disponibles para los agujeros irregulares.

Prensa neumática
Máquina punzonadora de torreta CNC equipada con una prensa hidráulica flotante que puede desplazarse cuando la hoja tiene un movimiento de arriba hacia abajo. Esto puede mantener la chapa en una buena condición de movimiento.
Con esta prensa quedan pocas zonas muertas, además puede entrar en los espacios más bajos y la torreta. Esto aumenta la gama de producción de la chapa.

Prensa neumática (opción)
Equipada con una prensa hidráulica, materiales diferentes pueden instalarse en la prensa y ajustarse adecuadamente. La prensa delgada puede entrar en los espacios fácilmente. El dispositivo de detección siempre da al control CNC la posición de la prensa

Cepillo y mesa de acero
Con cepillo y mesa de acero, la chapa se puede apoyar plenamente durante golpe. Bajos niveles de ruido, traslado por vibración que mantiene la chapa libre de rayones

Sistema de lubricación central
Este sistema puede enviar el aceite fácilmente a donde se requiera. La disminución de la fricción incrementa la vida útil de las partes móviles.

Tornillo de bolas de alta precisión y guía principal
El tornillo de bolas de alta precisión y las guías son productos de Japón y Alemania y han garantizado la precisión de funcionamiento y orientación.

Software Auto Programable (opción)
Equipado con herramienta de gestión, auto-punzonado, punzones optimizado: Transfiere los dibujos desde archivos CAD, Procesos, biblioteca de herramientas, herramienta especial de auto- re-posicionamiento.

Controlador CNC de primera clase
La máquina punzonadora de torreta CNC está equipada con el sistema de control de primera clase y servo unidad, esto puede hacer la máquina muy confiable

Características: Programación In-situ o programación en oficina
Puertos Universales RS232
Codificador de impulsos semi-cerrado bucle de retroalimentación
AC servo sistema de impulsión
Función de auto diagnóstico
Protección automática de pinzas, programa de código G
Diagnóstico de larga distancia

Especificaciones de la máquina punzonadora de torreta CNC:

Especificación Unidades HP-H300
fuerza de golpe KN KN 300
Máximo. tamaño de la chapa de trabajo Mm in 1250 x 2500 50 x 100 1250 x 4000 50 x 160 1250 x 5000 50 x 200 1500 x 4000 60x 160
Máximo. peso de la chapa de trabajo Kg lb 150 330 240 528 300 660 210 462
Máximo. Espesor de la chapa de trabajo Mm in 6.35 0.254 6.35 0.254 6.35 0.254 6.35 0.254
Máximo. diámetro del punzón Mm in Φ88.9 Φ3.556 Φ88.9 Φ3.556 Φ88.9 Φ3.556 Φ88.9 Φ3.556
Número de estaciones de herramienta 24/32 24/32 24/32 24/32 24/32 24/32 24/32 24/32
Colocación. repetición mm in ±0.10 ±0.004 ±0.10 ±0.004 ±0.10 ±0.004 ±0.10 ±0.004
Maxima. Velocidad de golpe hpm hpm 600 600 600 600 600 600 600 600
25mm Velocidad del paso de golpe hpm hpm 350 350 350 350 350 350 350 350
Máxima. Velocidad transversal m/min in/min 85 3400 85 3400 85 3400 85 3400
Rotación de la torreta rpm rpm 30 30 30 30 30 30 30 30
Ejes de la máquina 4+1 4+1 4+1 4+1 4+1 4+1 4+1 4+1
Máximo. Diámetro de giro mm in Φ88.9 Φ3.556 Φ88.9 Φ3.556 Φ88.9 Φ3.556 Φ88.9 Φ3.556
Presión de aire comprimido mpa mpa 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6
Dimensiones de embalaje mm in 5020x 2680x 2466 200.8x 107.2x 98.64 5020x 4000x 2466 200.8x 160x 98.64 5020x 5000x 2466 200.8x 200x 98.64 5770x 4000x 2466 230.8x 160x 98.64
Peso de la máquina ton lb 18 39600 19.5 42900 21 46200 22.5 49500
