Máquina fresadora de ranuras (15401)

Máquina fresadora de ranuras (15401)

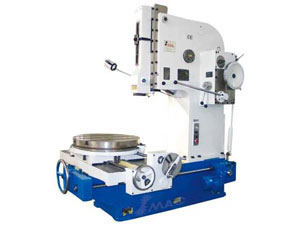

Máquina fresadora de ranuras 15401, 15402

Descripción de la máquina fresadora de ranuras:
Está diseñado para el corte de diversos planos, superficies formadas y piezas claves de las piezas de trabajo, la máquina es adecuada para una sola pieza o pequeños lotes de producción.
El inicio y la parada de esta máquina fresadora de ranuras son llevados a cabo por un embrague de disco múltiple y la reciprocidad del ariete se consigue mediante un acoplamiento de manivelas. Un mecanismo automático de alimentación vertical, horizontal, y rotatorio junto con su dispositivo de seguridad es proporcionado en la tabla. Hay también un dispositivo de movimiento rápido para el movimiento vertical, horizontal y rotatorio de la tabla el cual es equipado con un aparato de indexación para el movimiento de rotación.

Especificaciones de la máquina fresadora de ranuras:

  15401 15402
Especificaciones Técnicas SL200 SL320 Unidad
Max. longitud de ranurado 200 320 mm
Numero de reciprocidad del ariete por minuto 32, 50, 80, 125 20, 32, 50, 80
Inclinación del ariete 00-80 00-80
Ajuste vertical del ariete 200 315 mm
Diámetro de la mesa 460 500 mm
Distancia entre la superficie de portaherramientas y el frente de la columna 480 600 mm
Distancia de la superficie de la mesa 320 490 mm
Max. viaje longitudinal de la mesa 420 630 mm
Max. viaje transversal de la mesa 420 560 mm
Max. ángulo de rotación de la mesa 3600 3600
Rango longitudinal y transversal 0.054-1.24 0.08-1.21 mm
Rango de rotación de alimentación de la tabla 0.0350-0.8050 0.0520-0.7830
Max. carga de la tabla 400 500 kg
Potencia del motor principal 3 3 kw
Potencia del motor de marcha rápida 0.75 0.75 kw
Velocidad del motor principal 1420 960 r/min
Velocidad del motor de marcha rápida 1380 1380 r/min
Dimensiones (L x P x A) 1717 x 1221 x 1885 2261 x 1496 x 2246 mm
Peso neto (aprox) 2200 3100 kg
Planicie de las superficies mecanizadas en piezas de trabajo a prueba 0.015 0.015 mm
Verticalidad de la superficie mecanizada de la pieza de trabajo a prueba 0.025 0.025 mm
Rugosidad de la superficie de la pieza de trabajo a prueba 6.3 6.3
Verticalidad de la superficie lateral mecanizada de la pieza de trabajo a prueba contra la base 0.02 0.02 mm
Modelo antiguo B5020E/D B5032E/D
