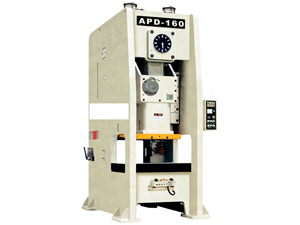

Prensa de punto simple con marco D

Características principales
Con una estructura de lados rectos, elimina la deflexión angular , proporcionando una mayor precisión para el troquelado progresivo y reduciendo el mantenimiento de las máquina y los costos del mismo.
La deflexión angular no i n h e r e nt e, extiende significativamente la vida útil del troquel y reduce los costos de mantenimiento.
La estructura de gran rigidez, garantiza una precisión dinámica y consistente.

El área de deslizamiento es un 15%-25% más grande que para la prensa con marco de tipo C , lo cual permitir el uso de herramientas más grandes. La chaveta de 6 puntos, está situada en el cuerpo de la corredera, para proveer una mejor resistencia a cargas centrales.
El par motor, y el sistema de freno de embrague, requieren un mantenimiento mínimo, además reduce la producción de ruido y contaminación causada por partículas transportadas por el aire, y extiende significativamente la vida útil del revestimiento.
El sistema de fácil uso, está diseñado para permitir la integración con equipos auxiliares automatizados.

Modelo		11369		11370		11371		11372		11373
		APD-80		APD-110		APD-160		APD-200		APD-260
Modelo		V	H	V	H	V	H	V	H
Capacidad	Ton	80		110		160		200		260
Tonelaje nominal	mm	4	2	6	3	6	3	6	3	7	3.5
Golpes	mm	150	70	180	80	200	90	200	100	250	150
Altura del troquel	mm	340	380	360	410	460	510	460	510	500	550
Golpes por minuto	s.p.m	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-50	50-70
Ajuste de la corredera	mm	80		80		100		110		120
Area de deslizamiento	mm	560x420 x70		650x470 x80		700x550 x90		850x630 x90		850x700 x100
Área del cabezal	mm	760x550 x90		900x600 x110		980x880 x140		1140x820 x160		1500x840 x180
Main motor	kw.p	7.5		11		15		18		22
Dispositivo de ajuste de la corredera	HP
Presión de aire	kg/cm2	6		6		6		6		6
Dimensiones de la prensa	mm	1300x1890 x3000		1420x1985 x3200		1600x2200 x3500		1750x2500 x3900		2780x1850 x4470
Peso de la prensa	Ton	7.8		10.5		17.8		25.3		32
Precisión de la prensa
Capacidad del amortiguador del troquel	Ton	3.6		6.3		10		14		14
Golpes	mm	70		80		80		100		100
Area efectiva de amortiguación del troquel	mm2	450x310		500x350		650x420		710x480		810x480
