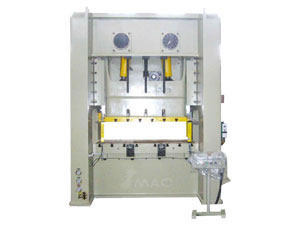

Prensa de dos puntos Tipo H

Prensa de dos puntos Tipo H

Principales características de la prensa de dos puntos:
1. El marco estructural cerrado en de acero soldado elimina la deformación angular incrementando la precisión del procesamiento y prolongando la vida útil de los troqueles.
2. Combinación neumática embrague-freno de fricción, bajo ruido y larga vida útil para garantizar la seguridad y la flexibilidad de acción.
3. La prensa tiene guías largas rectangulares de seis lados, deslizables con movimiento de alta precisión y detalle prolongan la vida útil del troquel.
4. El dispositivo de protección de sobrecarga hidráulica (importado), se encargará de controlar cualquier posible sobrecarga, cuidando los troqueles y evitando daños serios a la prensa.
5. La velocidad de golpe variable, cumple los requisitos para el procesamiento de las diferentes partes y componentes de la prensa.
6. El PLC + Pantalla táctil y codificador son controlados por un sistema eléctrico que garantiza la seguridad y la flexibilidad.

Especificaciones de la prensa de dos puntos:

Modelo / Datos Técnicos / Ítems			11317		11318		11319		11320		11321		11322		11323
			PTH -110		PTH -160		PTH -200		PTH -250		PTH -315		PTH -400		PTH -500
			L	S	L	S	L	S	L	S	L	S	L	S	L
Presión nominal		KN	1100		1600		2000		2500		3150		4000		5000
Presión nominal golpe		mm	5	3	6	3	7	4	7	4	8	5	8	5	10
Deslizamiento de golpe		mm	180	110	200	110	230	150	250	180	250	180	250	180	280
Golpes		S.P.M	35 -65	45 -80	30 -50	45 -80	25 -45	30 -55	20 -40	30 -50	20 -35	25 -45	20 -30	25 -45	18-25
Máxima altura del juego de troqueles		mm	400	350	450	350	500	450	550	450	500	450	550	585	580
Ajuste de la altura del troquele		mm	90		100		110		120		120		120		120
Distancia entre los montantes		mm	1750		1970		2340		2600		2860		2860		2900
Tamaño de la mesa	Izquierda - derecha	mm	1730		1930		2320		2550		2800		2800		2850
	Frente - atrás	mm	680		760		840		920		950		1000		1050
	Espesor	mm	160		170		180		200		220		220		240
Tamaño del fondo del deslizador	Izquierda - derecha	mm	1360		1500		1850		2100		2300		2300		2300
	Frente - atrás	mm	520		580		650		700		750		800		850
Tamaño de ventanas	Alta- baja		600		650		650		540		700		750		780
	Frente - atrás	mm	530		750		800		820		980		980		1000
Potencia de motor principal		kw	15		22		22		30		37		37		45
Dimensiones generales		mm	252 ×224 ×315		276 ×245 ×336		330 ×270 ×382		385 ×300 ×436		395 ×318×447		395 ×318 ×447		400 ×350 ×475
Peso		ton	15		20		32		42		52		55		70
Modelo antiguo			JB36 -110		JB36 -160		JB36 -200		JB36 -250		JB36 -315		JB36 -400		JB36 -500
