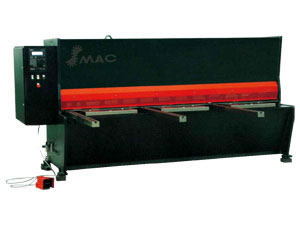

Máquina guillotina CNC

Máquina guillotina CNC

Descripción de la máquina guillotina CNC:
El cuerpo de la máquina guillotina CNC es de acero soldado con el dispositivo instalado simultáneamente.
Procesa por un centro de mecanizado de control numérico (BUTLER), asegurando gran rigidez y precisión de procesamiento.

El sistema hidráulico integrado, desarrollado por fabricantes reconocidos a nivel mundial como el alemán BOSCH, es implementado para reducir las conexiones de tuberías, eliminar las fugas de aceite, optimizar la estabilidad del proceso y mejorar el aspecto de la máquina.

El soporte neumático trasero de la máquina guillotina CNC es opcional para el procesamiento de placas largas y delgadas para mejorar la precisión y reducir la carga de trabajo.

Las cuchillas de cuatro aristas son de fabricación alemana y se caracterizan por su larga vida útil, mucho mayor que la de las cuchillas angulares.

La programación automática se lleva a cabo para ajustar fácilmente el ángulo de corte, reduciendo la deformación de la pieza de trabajo como resultado de las placas de corte de diferente longitud.
El bloque de carrera deslizable, también puede ser ajustado automáticamente para el corte rápido y preciso de piezas de trabajo cortas, mejorando así la productividad.

El tope trasero de la carrera larga y de de alta velocidad está fabricado con una guía lineal de precisión de avanzada, bolas y tornillo de avance con una velocidad de hasta 200mm/s y una carrera trasera máxima de 1000mm.

El sistema de esta máquina guillotina CNC puede ajustar automáticamente la separación entre las cuchillas superiores e inferiores para materiales y espesores diferentes, mejorando así la calidad del corte.

Adicionalmente al control computarizado del tope trasero caracterizado por la cuchilla angular de control numérico; el deslizamiento del bloque de carrera, el ángulo de corte, la separación entre cuchillas y el número de piezas de trabajo también son controladas con precisión por el sistema de control holandés DelemÕs DAC 350.

Especificaciones de la máquina guillotina CNC:

VR Especi- ficación	Unidad		10001 6/3		10002 6/4		10003 8/3		10004 8/4		10005 10/3
Espesor	mm	in	6	1/4	6	1/4	8	1/3	8	1/3	10	3/8
Ancho	mm	in	3070	122.8	4070	162.8	3070	122.8	4070	162.8	3070	122.8
Carreras	min	min	18- 48	18- 48	15- 35	15- 35	15- 35	15- 35	15- 35	15- 35	15- 35	15- 35
Longitud del tope trasero	mm	in	5- 1000	0.2- 40	5- 1000	0.2- 40	5- 1000	0.2- 40	5- 1000	0.2- 40	5- 1000	0.2- 40
Ángulo de corte	°	°	0.5° -2°	0.5° -2°	1°/2°	1°/2°	1°- 2.5°	1°- 2.5°	1°-2°	1°-2°	1°0- 2.5°0	1°0- 2.5°0
Velocidad del tope trasero	mm /s	in/s	300	12	300	12	300	12	300	12	300	12
Tomas de sujeción	pcs	pcs	14	14	18	18	14	14	18	18	14	14
Capacidad del tanque	L	Gal	300	78	300	78	300	300	300	78	300	78
Peso	kg	lb	6150	13530	8050	17710	8500	18700	11000	24200	10500	23100

VR Especi- ficación	Unidad		10006 10/4		10007 12/3		10008 12/4		10009 3/16		10010 4/16
Espesor	mm	in	10	3/8	12	1/2	12	1/2	16	5/8	16	5/8
Ancho	mm	in	4070	162.8	3070	122.8	4050	162	3050	122	4050	162
Carreras	min	min	15- 35	15- 35	15- 35	15- 35	8- 35	8- 35	12- 35	12- 35	12- 35	12- 35
Longitud del tope trasero	mm	in	5- 1000	0.2- 40	5- 1000	0.2- 40	5- 1000	0.2- 40	5- 1000	0.2- 40	5- 1000	0.2- 40
Ángulo de corte	°	°	1° -2°	1° -2°	1° -2°	1° -2°	1° -2°	1° -2°	1° -2°	1° -2°	1° -2°	1° -2°
Velocidad del tope trasero	mm /s	in/s	300	12	300	12	300	12	300	12	300	12
Tomas de sujeción	pcs	pcs	18	18	14	14	18	18	14	14	18	18
Capacidad del tanque	L	Gal	300	78	300	78	300	78	300	78	300	78
Peso	kg	lb	12500	27500	12000	26400	15000	33000	14000	30800	16000	35200
