Dobladora hidráulica (manual, eléctrica)

Dobladora hidráulica (manual, eléctrica)

Dobladora hidráulica

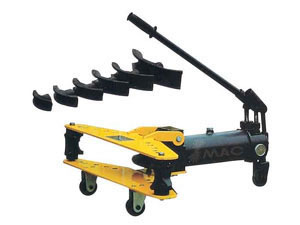

Dobladora hidráulica manual

12114 12115 12116
Ítem Unidades MB-2A MB-3A MB-4A
Máxima presión de trabajo MPa 44 59 62
Máxima presión de descarga MPa 47-51 59 62
Máxima carga de trabajo KN 88 196 206
Máximo golpe de trabajo mm 250 320 420
Capacidad Diámetro exterior mm Ф21.5-60 Ф21.5-88.5 Ф21.5-108
Espesor mm 2.75-4.5 2.75-4.5 2.75-4.5
Capacidad del tanque de aceite L 1.2 1.8 3
Ángulo de flexión rad π/2≤a< π π/2≤a< π π/2≤a< π
Grado de aceite N15 N15 N15
Máxima fuerza de accionamiento N 490 490 490
Peso de la máquina kg 59 (108) 124 (173) 196 (245)

Dobladora hidráulica eléctrica

12117 12118 12119
Ítem Unidades EB-2B EB-3B EB-4B
Máxima presión de trabajo MPa 63 63 63
Máxima presión de descarga MPa 73 73 73
Máxima carga de trabajo KN 88 106 206
Máximo golpe de trabajo mm 250 320 420
Capacidad Diámetro exterior mm F21.3-60 F21.3-88.5 F48-108
Espesor mm 2.75-5 2.75-6 2.75-7
Fuente de alimentación V 220V/380V 220V/380V 220V/380V
Potencia del motor W 750 750 750
Capacidad del tanque de aceite L 1 1.2 2.5
Ángulo de flexión rad π/2≤a< π π/2≤a< π π/2≤a< π
Grado de aceite N15 N15 N15
Radio de curvatura mm 4D 4D 4D
Peso de la máquina kg 120 173 210
Diámetro exterior Para tubo de baja presión mm Ф21.3, Ф26.8, Ф33.5, Ф42.3, Ф48,F60 Ф21.3, Ф26.8, Ф33.5, Ф42.3, Ф48, Ф60, Ф75.5, Ф88.5 Ф21.3, Ф26.8, Ф33.5, Ф42.3, Ф48, Ф60, Ф75.5, Ф88.5, Ф108

Máquina dobladora de tubo manual SWG-25

Capacidad de curvatura de tubo
Exterior mm Ф10, Ф12, Ф14, Ф16, Ф19, Ф22, Ф25
Ángulo máximo de la banda de flexión 180º
Taza de curvatura, semi-diámetro mm 4D
Comentarios
