Máquina dobladora de tubos

Máquina dobladora de tubos

Máquina dobladora de tubos

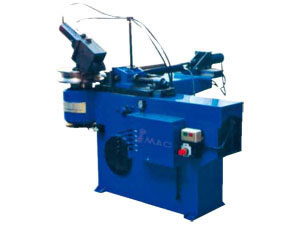

Máquina dobladora de tubos tipo universal:
La máquina dobladora de tubo W27YS es simple y práctica, puede doblar la tubería en un radio relativamente grande. La máquina funciona en modo manual. El ángulo se puede preestablecer o graduar.
El modelo básico 25 y 42 de esta serie cuenta con extractor de mandril, el modelo básico 176 y 114 no lo incluyen, sin embargo pueden ser utilizados para doblar tubos sin necesidad de mandriles o el bastidor de la máquina y extractor de mandril pueden incluirse si se requiere.

Especificaciones de la máquina dobladora de tubos tipo universal:

Modelo Especificación Unidades 12105 12106 12107 12108 12100
TB-25 TB-42 TB-76 TB-114 TB-34
Máximo tamaño de flexión mm 25 x 2 42 x 2 76 x 2 114 x 10 34 x 5
Máximo radio de flexión mm 120 150 450 450 120
Ángulo de flexión ° 185 185 185 185 210
Altura del centro de flexión mm 950 1000 1050 1100 990
Longitud de la barra de Mandril mm 1000 1400 opcional opcional -
Velocidad de flexión r/min 0-4 0-3.5 0-2 0-2 1
Potencia del motor kw 0.75 3 5.5 11 1.1
Dimensiones m 1.4 x 0.7 x 1.1 1.9 x 0.8 x 1.1 1.9 x 1.1 x 1.2 2.5 x 1 x 1.5 0.85 x 0.57 x 1
Peso de la máquina kg 200 450 2500 3500 500
Modelo antiguo W27YS-25 W27YS-42 W27YS-76 W27YS-114 W27S-34
