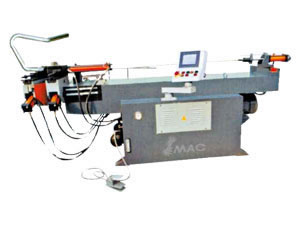

Máquina dobladora de cabezal simple

Máquina dobladora de cabezal simple

Características de la máquina dobladora de cabezal simple:
Utiliza el sistema de control especial importado. La acción de la máquina es estable, tiene funciones manuales, automáticas, en pulgadas, ajuste, cambio de programa y otros. Es adecuado para la producción por lotes a alta velocidad.

Características de la serie CNC.
Contacto de control tipo económico

Máquina troqueladora de una capa:
(1) Tiene Y (envío de material), B(rotación de tuberías), C (flexión de tuberías) tres ejes eléctricos servo propulsados
(2) C-eje (flexión de tuberías) servo propulsado de tipo oculto
(3) La es rápida y precisa. Es apta para la producción de los pequeños tubos de diseño recto, elementos de conducción, tales como partes de automóviles o de aires acondicionados

Características de la serie CNC.
Contacto de control tipo económico

Máquina troqueladora multi-capa:
(1) la serie CNC son de tipo económico, con contacto de control multi-capa de tres ejes. Y (envío de material), B (rotación de tuberías), C (flexión de tuberías) Todas cuentan con propulsión por motores servo propulsados .Usa auto cambio de porta troquel en el cabezal del eje V.
(2) Su procesamiento es rápido y su precisión es alta. Es apto para la producción de grandes lotes de productos, tales como muebles, instrumentos deportivos, equipos para automóvil o aeronaves.

Especificaciones de la máquina dobladora de cabezal simple:

Tipo normal		28B	38B	42B	50B	60B	63B	76B
Tipo NC		28NC	38NC	42NC	50NC	60NC	63NC	76NC
Tipo CNC		28CNC	38CNC	42CNC	50CNC	60CNC	63CNC	76CNC
Máxima capacidad doblado tubería .	mm	F28 x 2	F38 x 2	F42 x 2	F50 x 2	F60 x 2	F63 x 5	F76 x 5
Radio de curvatura Región	mm	28-180	30-200	30-250	35-250	35-300	40-300	60-350
Angulo de curvatura Región	°	0-190°	0-190°	0-190°	0-190°	0-190°	0-190°	0-190°
Distancia efectiva directa (mm)	normal	18000	25000	28000	28000	28000	30000	35000
	NC/CNC	1600	2000	2000	2000	2000	2000	2800
Sistema de presión de aceite del motor	Kw	3.2	4	4	5.5	5.5	7.5	7.5
Máxima presión	kg/cn	150	150	150	150	150	150	150
Largo	Normal	350	350	450	450	500	550	550
	NC/CNC	320	420	450	450	450	500	550
Ancho	cm	65	80	80	80	80	80	110
Alto	cm	130	130	130	130	130	130	135
Peso (kgs)	Normal	1200 1800	1500 2000	1800 2200	1800 2500	2500 2800	3000 3500	3500 4000
	NC/CNC	1800	2000	2200	2500	2800	3500	4000

Tipo normal		89B	100B	114B	120B	129B	159B	168B
Tipo NC		89NC	100NC	114NC	120NC	129NC
Tipo CNC		89CNC	100CNC	114CNC	120CNC	129CNC
Máxima capacidad doblado tubería .	mm	F89 x 5	100x5	114x5	120x5	129x5	159x8	168x8
Radio de curvatura Región	mm	60-400	60-450	80-500	80-500	80-550	100-600	100-650
Angulo de curvatura Región	°	0-190°	0-190°	0-190°	0-190°	0-190°	0-190°	0-190°
Distancia efectiva directa (mm)	normal	40000	4000	4200	4200	4500	7000	7500
	NC/CNC	2800	2800	2800	2800	2800
Sistema de presión de aceite del motor	Kw	11	11	15	15	15	22	22
Máxima presión	kg/cn	150	150	150	150	150	150	150
Largo	Normal	600	600	650	650	700	1000	1000
	NC/CNC	650	650	700	700	800
Ancho	cm	110	110	110	110	110	140	140
Alto	cm	135	135	135	135	135	180	180
Peso (kgs)	Normal	4500 5000	5000 5500	5500 5800	5800 6000	6800 7200	10000	1200
	NC/CNC	5000	5500	5800	6000	7200
