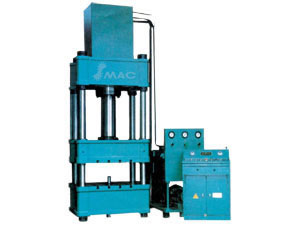

Prensa hidráulica de simple acción

Prensa hidráulica de simple acción

Aplicaciones de la prensa hidráulica de simple acción:
1. La prensa hidráulica está compuesta de un cuerpo principal y dispositivos de control que se integran a la estructura, tambor principal, cilindro golpeador, sistema hidráulico y mecanismo de propulsión, interruptores superiores e inferiores para las tuberías, gabinete de control eléctrico, etc.
2. El mecanismo propulsor incluye tanque de aceite, bombas de alta presión, sistema de control de baja presión, válvulas, sistema de control eléctrico diseñado de acuerdo con el procedimiento de trabajo del principio hidráulico preestablecido, la operación secuencial se puede lograr a través de mecanismo de accionamiento de bombas, cilindros, válvulas, tanques y tuberías.
3. La prensa hidráulica es adecuada para la compresión de materiales plásticos como por ejemplo polvo, productos de plástico conformado metal extrudido en frió o caliente, elaboración de chapa, troquelado, plegado, embutido, doble de bordes, enderezado, etc.
4. Las estructuras de propulsión independiente y los dispositivos eléctricos garantizan una operación confiable con botones de control central. El ajuste puede ser de operación manual o semi-automática, se proporcionan tres diferentes modos para su elección.
5. La presión de trabajo, la velocidad de prensado, la velocidad de descarga y la velocidad de desaceleración pueden ser ajustadas a las necesidades.
6. Por defecto puede tener o no expulsor y la chapa puede retirarse con presión dependiendo de la distancia o el movimiento del troquel, en el caso dependiente del movimiento el cilindro principal de la prensa hidráulica YAN32 iniciará una retención de presión y retorno automático.
Para los plásticos, productos conformados, puede incluir calentadores sobre la mesa y en la superficie inferior del embolo el cual es controlado por PID y DRO.

Especificaciones de la prensa hidráulica de simple acción:

Modelo Especificación		Unid- ades	11601	11602	11603	11604	11605	11606	11607	11608
			YAN32 -40	YAN32 -63	YAN32 -100	YAN32 -100A	YAN32 -160	YAN32 -200	YAN32 -315	YAN32 -400
Fuerza nominal		KN	400	630	1000	1000	1600	2000	3150	4000
Fuerza de expulsión		KN	120	190	190	190	240	400	630	630
Máxima presión de trabajo hidráulico		Mpa	25	25	25	25	25	25	25	25
Desplazamiento de golpe		mm	450	500	600	600	700	700	800	800
Golpe de expulsión		mm	150	200	200	200	200	250	300	300
Máxima luz		mm	700	800	900	900	1050	1100	1250	1300
	Descenso	mm/s	40	100	22	180	120	100	100	100
Velocidad de desli- zamiento	Trabajo	mm/s	15	20	14	14	10	12	5	4
	Regreso	mm/s	50	60	47	60	60	52	60	60
Área efectiva de la mesa	Izquierda-derecha	mm	500	560	680	500	1000	1000	1200	1200
	Adelante-atrás	mm	460	500	580	460	800	900	1200	1200
	Izquierda a derecha	mm	2000	2400	2500	2000	2700	2825	3235	3235
Dimen- siones gene- rales	Adelante-atrás	mm	1300	1400	1500	1300	1700	2060	2200	2200
	Altura desde el suelo	mm	2600	3100	2950	2600	3400	3725	4295	4500
Total de potencia del motor		kw	4	7.5	7.5	4	7.5	15	22	22
Peso		kg	2000	3000	4000	2000	6000	11000	14000	22000

Modelo Especificación		Unidades	11609	11610	11611	11612	11613	11614	11615
			YAN32 -500	YAN32 -500C	YAN32 -630	YAN32 -800	YAN32 -1000	YAN32 -1250	YAN32 -1600
Fuerza nominal		KN	5000	5000	6300	8000	10000	12500	16000
Fuerza de expulsión		KN	1000	1000	1000	1600	2000	2000	2000
Máxima presión de trabajo hidráulico		Mpa	25	25	25	25	25	25	25
Desplazamiento de golpe		mm	900	900	900	800	900	900	900
Golpe de expulsión		mm	350	350	350	450	450	450	450
Máxima luz		mm	1500	1500	1600	1600	1600	1600	1600
	Descenso	mm/s	100	100	100	80	80	80	80
Velocidad de deslizamiento	Trabajo	mm/s	10	10	6	8	10	6	10
	Regreso	mm/s	60	60	50	50	50	45	50
Área efectiva de la mesa	Izquierda-derecha	mm	1400	2370	1500	1500	1530	1700	2000
	Adelante-atrás	mm	1400	1450	1500	1400	1600	1600	1600
	Izquierda a derecha	mm	4060	6500	4200	4800	5250	5250	5800
Dimensiones generales	Adelante-atrás	mm	3525	3800	4200	4000	3800	3800	4000
	Altura desde el suelo	mm	4995	4740	5600	6000	5800	6000	6200
Total de potencia del motor		kw	45	45	45	60	75.5	75.5	75.5
Peso		kg	25000	38000	34000	40000	48000	60000	82000
