Máquina rectificadora cilíndrica

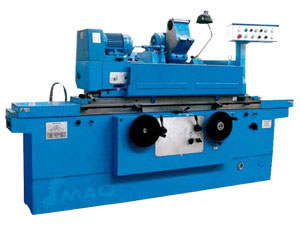

Máquina rectificadora cilíndrica CG20B/UCG20B

Descripción de la máquina rectificadora cilíndrica:
Esta máquina rectificadora cilíndrica está diseñada y manufacturada para rectificar superficies externas cilíndricas o cónicas con precisión de IT5 y IT6, es el más adecuado para trabajo de cuarto de herramientas o para producciones de piezas únicas o en lotes pequeños.
La mesa de trabajo con desplazamiento longitudinal es controlada por un sistema hidráulico y también con volante manual, la alimentación de la muela se lleva acabo por un sistema hidráulico automático o de forma manual.
El acercamiento rápido, el regreso de la muela, la lubricación del deslizadero y el plomo son controlados hidráulicamente.

Accesorios estándar de la máquina rectificadora cilíndrica:
Depósito de refrigerante 1 juego
Muela abrasiva 1 juego
Rueda con correa 1 juego
Rueda con eje estabilizador 1 juego
Garra móvil 9 juegos
Cuña de nivelación 9.11pade

Accesorios opcionales de la máquina rectificadora cilíndrica:
Muela radial 1 juego, muela de acabado1 juego, posicionador 1 juego
Unidad de rueda equilibrante 1juego, Descanso central tipo cerrado, luneta tipo abierto 1 juego.

Especificaciones de la máquina rectificadora cilíndrica:

ESPECIFICACIONES TECNICAS							CG20B/UCG20B
Rectificado	Cilíndrico externo	Con luneta			Min		mm	8
					Max		mm	40
		Sin luneta			Min		mm	8
					Max		mm	200
	Cilíndrico interior	Con luneta			Min		mm	30
					Max		mm	80
		Sin luneta			Min		mm	13
					Max		mm	80
Máxima longitud rectificable		Cilíndrico externo			mm		500, 750, 1000
		Cilíndrico interior			mm		125
Máximo peso por pieza					kg		50
Altura del centro					mm		125
Distancia entre los centros					mm		500, 750, 1000
Centro del punto					Morse		3
Centro del contrapunto					Morse		3
Movimiento de la manga de contrapunto					mm		30
Mínimo avance manual					mm		0.0025
Auto-alimentación periódica							Yes
Alimentación Automática							No
Muela y compensación							Manual
Muela abrasiva					mm		400 x 50 x 203
					mm		280 x 50 x 203
Velocidad de la muela					m/s		28-35
Velocidad del husillo					r/min		1670/1990
Máximo movimiento de la muela (Incluye el movimiento rápido)					mm		186
Acercamiento y regreso rápido					mm		30
Angulo de giro de la muela							+30°
Tamaño de la muela rectificadora interna.					Max	mm	80 x 32 x 20
					Min	mm	15 x 16 x 5
Potencia total de los motores				kw	7.125
Dimensión de esquema de la máquina				mm	(2120, 2654, 3134) x 1670 x 1570
Tamaño de la caja de embalaje			500	mm	3040 x 1740 x 1950
			750	mm	3200 x 1900 x 1950
			1000	mm	3450 x 1740 x 1950
Peso bruto				kg	4000, 4500, 5000
Peso neto				kg	3500, 4000, 4500
PRECISIÓN DEL TRABAJO
La uniformidad de diámetro en la sección longitudinal (mm)
A. Redondez (mm)			B. Uniformidad de diámetro en la sección longitudinal (mm)
Máximo largo rectificable			A (mm)			B (mm)
500, 750			0.0015			0.005
1000			0.0025			0.008
precisión de rectificación circular externa en el mandril
Redondez						0.0025
La precisión de la superficie interna de la pieza rectificada en el mandril						A. 0.0025		B. 0.005
Aspereza						Ra0.2m
Modelo antiguo							MD1320B/MD1420B
