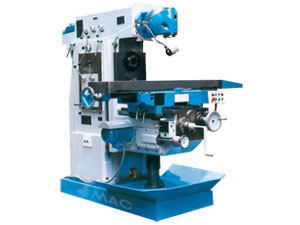

Máquina fresadora universal de cabezal giratorio con pantalla digital

Máquina fresadora universal de cabezal giratorio con pantalla digital

Aplicación de la máquina fresadora universal de cabezal giratorio:
La máquina fresadora universal de cabezal giratorio es un nuevo producto que se deriva de la fresadora universal horizontal con husillo horizontal y de fresado universal X6132A esta máquina pertenece a las freidoras horizontales universales compuestas. La máquina puede procesar fresados horizontales y universales En una sola sujeción y se caracteriza por su alta rigidez, estructura compacta, parámetro amplio, alta eficiencia y fácil operación. Medida de rodamiento se utiliza en todos los conjuntos de carril y husillo El cabezal de fresado universal puede actuar en cualquier ángulo dentro de la mitad de la esfera. La máquina es adecuada para superficies planas, taladrar en distintas piezas de acero, hierro fundido y metales no ferrosos, se utiliza ampliamente en todas las industrias de maquinado y moldes.

Accesorios opcionales de la máquina fresadora universal de cabezal giratorio:
Mesa de trabajo +0 Giro
(Excepto USM40G & USM40G/1)

Especificaciones de la máquina fresadora universal de cabezal giratorio:

				13701	13702	13703
Nombre			Unidades	USM32AG	USM32G	USM40G
				USM32AG/1	USM32G/1	USM40G/1
Mesa de trabajo (Ancho x Largo)			mm	320 x 1400	360 x 1400	400 x 1400
				320 x 1600	360 x 1600	400 x 1600
Ranura T	Numero			3
	Ancho		mm	18
	Distancia		mm	80
Avance de la mesa	Longitudinal (manual/Mecánico)		mm	900
				1100
	Transversal (manual/Mecánico)		mm	335
	Vertical (manual/Mecánico)		mm	475/455
Husillo cónico horizontal.				ISO50
Husillo cónico Universal				ISO50
Ángulo de giro				3600
Velocidades del husillo	Husillo horizontal		r/min	30-1525 (18 Fases)
	Husillo de cabezal de fresado universal		r/min	40-1800 (18 Fases)
Distancia entre la superficie del carril-guía vertical y centro de la mesa			mm	220-555
Distancia entre la línea de eje horizontal y la superficie de la mesa			mm	0-475
Distancia ajustable entre el husillo de cabezal de fresado universal y sistema de guiado vertical			mm	210-685
Rango de avance de la mesa		Longitudinal	mm/min	22-1028
		Transversal	mm/min	22-1028
		Vertical	mm/min	9-400
Avances rápidos de la mesa		Longitudinal	mm/min	2350
		Transversal	mm/min	2350
		Vertical	mm/min	915
Máximo. ángulo de giro de la mesa				450
Potencia del motor principal			kw	7.5
Potencia del motor principal del carnero			Nm	4
Torque del motor de avance			KN	1.5
Máxima. carga de peso de la mesa			kg	400
Peso neto			kg	3500
Dimensiones generales(Largo x ancho x alto)			cm	236 x 195 x 210
Modelo antiguo				X6432A	X6436A	X6440A
				X6432A/1	X6436A/1	X6440A/1
