Accesorios estándar de la máquina fresadora universal:
Cabezal divisor, Mesa circular, Cabezal perforador, Caja de transmisión, Mandril de fresado, Tornillo de banco mecánico etc.

Aplicación de la máquina fresadora universal:

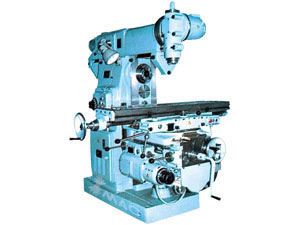

La máquina fresadora universal de cabezal giratorio X6232B ha sido desarrollada desde la X6132. Se le ha añadido nuevos aditamentos y un cabezal de fresado. Es propulsado por un solo motor y forma una sola pieza. El husillo universal puede ser utilizado como cabezal de fresado, pero también se puede rotar 360 En ambas direcciones. Equipado con una manga del husillo. Puede estirarse y volver y maquinar cualquier ángulo plano, inclinado o agujero La diferencia entre la x6232C y la X6232B es que la X6232C cuenta con 45 frentes de reducción paralela y Vertical giratorio, de modo que puede mecanizar cualquier plano, la ranura y el agujero en cualquier espacio y el ángulo.

6232B,X6232x16
Fresadora universal de cabezal giratorio
(Cabezal de fresado rota 360° en dos direcciones)

X6232C,X6232Cx16
Fresadora universal de cabezal giratorio
Máquina (45O caras giratorias)

Especificaciones de la máquina fresadora universal:

		13302	13302-1	13303	13303-1
MODELO		USM32B	USM32C	USM32 x 16	USM32C x 16
Área de la tabla (Ancho x largo)	mm	320 x 1320	320 x 1320	320 x 1600	320 x 1320
Ranuras T (No.-Ancho x pendiente)	mm	3-18x70	3-18x70	3-18x70	3-18x70
Avance de la mesa (manual) X/Y/Z	mm	700/255/320	700/255/320	700/255/320	700/255/320
Avance de la mesa (potencia) X/Y/Z	mm	680/240/300	680/240/300	780/240/300	780/240/300
Grado de la mesa giratoria		450	450	450	450
Cabezal de fresado vertical giratorio		3600	3600	3600	3600
Máximo de peso de la pieza de trabajo	kg	500	500	500	500
La potencia del motor del husillo (horizontal / Cabezal vertical	kw	5.5/3	5.5/3	5.5/3	5.5/3
Cono del husillo (horizontal / Cabezal vertical)		7:24 50#/40#	7:24 50#/40#	7:24 50#/40#	7:24 50#/40#
Rango de velocidad del husillo (horizontal / Cabezal vertical)	r/min	18 30-1500 /90-1400	18 30-1500 /125-2000	18 30-1500 /90-1400	18 30-1500 /125-2000
Velocidad de avance (X/Y/Z) mm/min	mm/min	18 23.5-1180/ 23.5-1180/8-394	18 23.5-1180/ 23.5-1180/8-394	18 23.5-1180/ 23.5-1180/8-394	18 23.5-1180/ 23.5-1180/8-394
Velocidad rápida (X/Y/Z)	mm/min	2300/2300/770	2300/2300/770	2300/2300/770	2300/2300/770
Distancia de la línea central del eje horizontal a la mesa	mm	30-350	30-350	30-350	30-350
Distancia de la nariz del husillo vertical a la superficie de la mesa	mm	40-425	250-570	40-425	250-570
Potencia motor de avance	kw	1.5	1.5	1.5	1.5
DRO Resolución (DRO Sólo fresadoras)	mm	0.005	0.005
Dimensiones de la máquina (Largo x Ancho x Alto)	mm	2294x1770x1858	2294x1770x1858	2294x2045x1858	2294x2045x1858
Peso de la máquina (aprox.)	kg	3000	3000	3000	3000
Modelo antiguo		X6232B X6232B/1	X6232C X6232C/1	X6232 x 16	X6232C x 16
