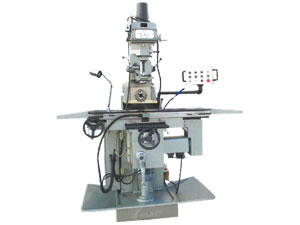

Máquina fresadora universal vertical y horizontal

Máquina fresadora universal vertical y horizontal

Máquina fresadora universal vertical y horizontal

Caracteristicas de la máquina fresadora universal vertical y horizontal:
Ha sido fortificada y tiene un base de precision, con alta rigidez y estabilidad. El carril del carro-soporte esta alineada con el abrazadera portatil TF. La maquina con husillo vertical y horizontal tienes sus ejes y engranajes fortalecidos y templados, adecuado para cortes fuertes.

Equipamiento estandar de la máquina fresadora universal vertical y horizontal:
Cabina electronica y Electro cabinet and hung up control panel
Bomba electronica de lubricación
Lámpara de Trabajo
Motor de rapida elevaci+on de la rodilla
Barra de tracción
Protector plastico de salpicaduras
Sistema de refrigeración
Plato colector de aceite
Tornilo de nivelacion de cuña

Especificaciones de la máquina fresadora universal vertical y horizontal:

    13119 13120 13121
Modelo Unidad TMN6330H TM6330H TMS6330H
Tamaño de la mesa mm 300 x 1300 300 x 1300 300 x 1500 300 x 1370 300 x 1500
Recorrido longitudinal de la mesa (manual) mm 845 845 1000 880 1000
Recorrido transversal de la mesa (manual) mm 385 385 385 380 380
Recorrido vertical de la rodilla (manual) mm 435
Velocidad de avance longitudinal de la mesa mm/min 0-3500 Servo Motor -
Velocidad de avance transversal de la tabla mm/min -
Velocidad rapida de la rodilla mm/min 900
  Potencia del motor HP 5HP 3HP/OPT.5HD
  Velocidad rpm (Standard: 16 steps): 50HZ: 65-4500/HZ: 80-5440 (Optional: variable speed): 65-3750
  Cónico   ISO40 standard:R8/OPT.ISO40
Husillo Vertical Recorrida de la pluma mm 127
Alimentacion de la pluma mm/rev 0.04/0.08/0.15
  Cabeza giratoria   (R/L) 90°
  Distancia desde el extreme del husillo a la superficie de la mesa mm 115-545
Husillo Horizontal  Potencia del motor HP 5HP
  Velocidad rpm 50HZ: 45/80/165/260/500/980 60HZ: 55/100/200/315/600/1180
Cónico   ISO40
  Distancia desde el centro del husillo a la mesa de superficie mm -20-410
  Distancia desde el centro del husillo y el puente mm 183
Recorrido del puente mm 480
Rotacion del puente   360°
Peso neto kg 1900 1900 1950 1680 1730
Tamaño del paquete (L x P x A) cm 180 x 150 x 220 180 x 150 x 220 180 x 150 x 220 180 x 160 x 220 180 x 180 x 220
Modelo antiguo   XN6330H X6330H XS6330H
