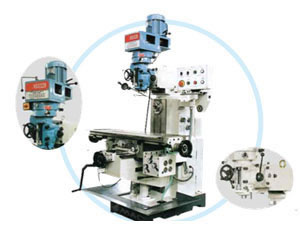

Máquina fresadora vertical y horizontal de auto alimentación

Máquina fresadora vertical y horizontal de auto alimentación

Especificaciones de la máquina fresadora vertical y horizontal de auto alimentación:

		13118	15303-7	15303-11	15303-6
Modelo		HVM6328	HVML6332C	HVML6336 /HVML6336G	HVML6332B
Cono del husillo		ISO30	ISO40	ISO40(V) ISO50(H)	7:24 ISO40
Distancia de la nariz del husillo vertical a la mesa		140-500	200-600mm	135-485mm	150-500mm
Distancia la nariz del husillo horizontal a la mesa		0-360mm	0-350mm	0-380mm	0-300mm
Rango de velocidad del husillo		16 pasos 66-4540rpm (vertical)	16 pasos 66-4540rpm (vertical)	16 pasos 66-4540rpm (vertical)	16 pasos 66-4540rpm (vertical)
		12 pasos 40-1300rpm (horizontal)	12 pasos 60-1350rpm (horizontal)	12 pasos 60-1800rpm (horizontal)	12 pasos 60-1350rpm (horizontal)
Recorrido vertical de la pluma		127mm	150mm	150mm	150mm
Tamaño de la mesa		1120 x 280mm	1250 x 320mm	1250 x 360mm	1250 x 320mm
Recorrido de la mesa	Longitudinal	600mm	800mm	1000mm	600mm
	Transversal	240mm	300mm	320mm	300mm
	Vertical	360mm	300mm	380mm	350mm
Distancia del eje del husillo al brazo		170mm	190mm	230mm	190mm
Rango del longitudinal, recorrido transversal		(8 pasos) 12-370 mm/min	(8 pasos) 15-370 mm/min	(8 pasos) 15-370 mm/min	(8 pasos) 22-55 mm/min
		(rapido 540mm/min)	(rapido 540mm/min)	(rapido 540mm/min)	(rapido 810mm/min)
Velocidad Z de la mesa		-	560mm/min	590mm/min	560mm/min
Ranura-T (numero-Ancho-distancia)		3-14-63	3-14-70	3-18-90	3-14-70
Motor principal		2.2W(V/H)	3.7Kw (vertical)	3.7Kw (vertical)	3.7Kw (vertical)
			2.2Kw (horizontal)	4Kw (horizontal)	2.2Kw (horizontal)
Motor para el rapido dispositivo de la mesa (X, Y)		370W	750W	1100W	750W
Motor para el rapido dispositivo de la mesa (Z)		-	1100W	900W	750W
Dimension global		1660 x 1340 x 2130mm	1820 x 1520 x 2270mm	2220 x 1790 x 2860mm	1700 x 1520 x 2260 mm
P.N./P.B.		1250/1350kg	1770/1900kg	2340/2500kg	1550/1650kg
Modelo antiguo		X6328	XL6332C	XL6336/XL6336G	XL6332B
