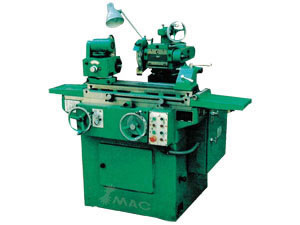

Máquina rectificadora multi-uso

Máquina rectificadora multi-uso

Máquina rectificadora multi-uso

Accesorios estándar de la máquina rectificadora multi-uso:
Equipos de refrigeración 1 juego
Muela 6 piezas
Muela de rectificado interior 1 juego Muela de rectificado exterior con husillo 1pieza Cabezal de corte 1 juego
Mandrisl de tres mordazas1 juego Reemplazo multi direccional 1 juego Centro 1 pieza
Descanso del diente 1 juego Medio centro 1 pieza Contrapunto izquierdo 1 juego Garra móvil 5 juegos
Muela (sin diamantes) 1 juego
Extractor de muelas 3 piezas
Correa Vee 2 piezas
Correas planas1 piezas
Uñas para muelas 3 juegos Centrado técnico de mangas 2 piezas, Guarda muelas 2 juegos

Equipo adicional de la máquina rectificadora multi-uso (a un costo extra):
Muela para rectificar sobre superficie acanalada 1 juego
Colector de polvo 1 juego
Mesa magnética permanente 1 juego
Escariador Tope de rectificado adjunto 1 juego
Muela universal 1 juego

Especificaciones de la máquina rectificadora multi-uso:

Modelo Especificación 14101 14102
MTG20A MTG25
Máximo diámetro de giro sobre la mesa Máxima Longitud de la pieza Tamaño de la superficie de rectificado(Largo x ancho) Φ200mm Φ250mm
500mm 300125mm
Tamaño de corte para rectificado Máximo peso de la pieza Φ200500mm 10kg
Velocidades del husillo cabezal de trabajo Giro del husillo 110,200,300rpm 60,90,120,175,235,345rpm
+900
Máximo cruce del cabezal vertical / velocidades del husillo transversal 200/200mm 250/200mm
2500rpm
Velocidad de muela, avance arriba-abajo 280mm/min
Velocidad de rectificación interna, Avance longitudinal mesa manualmente, Velocidad cruzada de la mesa, Máximo giro de la mesa 13500rpm 500mm <7m/min +45-300
Potencia total Dimensiones generales Tamaño del embalaje Peso bruto/ peso neto 2.905kw 1520x1133x1173mm 1820x1400x1630mm 1700/1285kg 3.105kw 1520x1220x1360mm 2000x1520x1630mm 1780/1380kg
Modelo antiguo 2M9120A 2M9125
Exactitud de trabajo
Figura circular Externo Interno
0.0015mm 0.0025mm
Figura cilíndrica 0.005mm
Rugosidad de la superficie Ra0.32µm Ra0.32µm
