Máquina taladradora radial

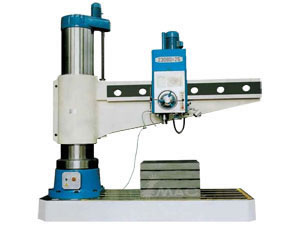

Máquina taladradora radial RD10031
(Taladro radial)

Accesorios de la máquina taladradora radial:
(Taladro radial)
1. Casquillo de reducción
2. Pistola engrasadora
3. Sedimentador

Especificaciones de la máquina taladradora radial:
(Taladro radial)

				15180-1	15108-2	15108-3	15107-3	15107-2	15107-1
Articulo			unidad	RD- 10031	RD- 10028	RD- 10025	RD- 8031	RD- 8028	RD- 8025
Máx. capacidad de taladrado			mm	100			80
		Max	mm	3100	2800	2500	3100	2800	2500
		Min	mm	560			500
Transversal horizontal del husillo principal			mm	2590			2000
Distancia entre el extreme del husillo y la superficie de la placa de trabajo		Max	mm	2500			2000
		Min	mm	700			550
ARM	Distancia de levantamiento		mm	1300			1000
	Velocidad de elevación		m/s	0.017
	Angulo de giro		°	360°
Eje principal	Morse No.			MT6
	Barras		mm	500			450
	Velocidad	alcance	rpm	1000, 800, 630, 500, 400, 315, 250, 200, 160, 125, 100, 80, 63 ,50,40,31.5,25, 20, 16, 12.5,1 0,8			1,250,800,500, 400,310,000, 200,160,125, 100,80,63,50, 40,25,16
		pasos	no.	22			16
	Inyección	Alcance	mm/r	3.2 /2 /1.56 /1.25 /0.8 /0.63/0.5 /0.32 /0.25 /0.2 /0.16 /0.13 /0.1 /0.06			3.2 /2 /1.25 /1 /0.8 /0.63 /0.5 /0.4 /0.32 /0.25 /0.2 /0.16 /0.13/ 0.1 /0.06 /0.04
		Pasos		16
Profundidad de taladrado por escala			mm	170			151
Max de inyección forzada por el husillo principal			N	50000			35000
Max Torque del husillo principal			N.m	2500			1568
Potencia del motor principal			kw	15			7.5
Potencia del motor de levantamiento			kw	3			3
Motores de sujeción del husillo * brazo			kw	0.75
Potencia del motor de la bomba de refrigeración			kw	0.09
Peso de la maquina			kg	20000	19000	18000	11800	11400	11000
Tamaño total			mm	4530 /4250 /3850 x1630 x4795			4380 /4080 /3780 x1400 x4025
Diámetro de la columna			mm	600			600
Mesa de trabajo	Tamaño		mm	1250 x 800 x 560			1000x800x560
	T muesca (P x T)		mm	up 28 x 26, down 50 x 51			up 22 x 23 , down 36 x 39
	T muesca (P x T)		mm	up 28 x 26, down 46 x 48			up 28 x 26, down 46 x 48
Placa base	Tamaño		mm	4280 x 1630 x 330			3530 x 1400 x 300
	Área de operación		mm	3640 x 1600			2890 x 1370
Modelo antiguo				Z30100 x31	Z30100 x28	Z30100 x25	Z3080 x31	Z3080 x28	Z3080 x25

				15107-6	15107-5	15107-4	15106-3	15106-2	15106-1
Articulo			unidad	RD- 8025	RD- 8020	RD- 8016	RD- 6325	RD- 6320	RD- 6316
Máx. capacidad de taladrado			mm	80			63
		Max	mm	2500	2000	1600	2550	2050	1650
		Min	mm	450
Transversal horizontal del husillo principal			mm	1600
Distancia entre el extreme del husillo y la superficie de la placa de trabajo		Max	mm	1548			1600
		Min	mm	348			400
ARM	Distancia de levantamiento		mm	800
	Velocidad de elevación		m/s	0.01
	Angulo de giro		°	±180°
Eje principal	Morse No.			MT6			MT5
	Barras		mm	400
	Velocidad	alcance	rpm	1,250,800, 500,400,310,000 ,200,160,125, 100,80,63,50, 40,25,16			1600,1000, 630,500,400,31 5,250,200,160, 125,100,80, 63,50,32,20
		pasos	no.	16
	Inyección	Alcance	mm/r	3.2/2/1.25 /1/0.8/0.63 /0.5/0.4 /0.32/0.25 /0.2/0.16 /0.13/0.1/ 0.06/0.04
		Pasos		16
Profundidad de taladrado por escala			mm	150.8
Max de inyección forzada por el husillo principal			N	25
Max Torque del husillo principal			N.m	1000
Potencia del motor principal			kw	7.5			5.5
Potencia del motor de levantamiento			kw	1.5
Motores de sujeción del husillo * brazo			kw	0.75
Potencia del motor de la bomba de refrigeración			kw	0.09
Peso de la maquina			kg	7400	7000	6700	7400	7000	6700
Tamaño total			mm	3610,3110,2710x1250x3437
Diámetro de la columna			mm	450 (550kg)
Mesa de trabajo	Tamaño		mm	950x630x500(43kg)
	T muesca (P x T)		mm	up 22 x 23 , down 36 x 44
	T muesca (P x T)		mm	up 28 x 26, down 50 x 51
Placa base	Tamaño		mm	2900 x 1250 x 250(2330kg)
	Área de operación		mm	2145 x 1250
Modelo antiguo				Z3080 x25	Z3080 x20	Z3080 x16	Z3063 x25	Z3063 x20	Z3063 x16
