Máquina fresadora vertical de consola

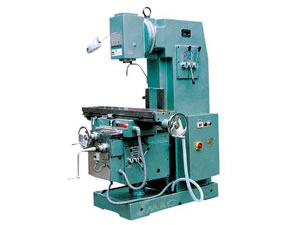

Máquina fresadora vertical de consola (VM5025B)

Máquina fresadora vertical de consola VM5025B

Accesorios estándar de la máquina fresadora vertical de consola:
Árbol portafresa Φ22 Φ27mm 1 juego
Eje portafresas No.2:No.3 1 juego
Bujes medianos Φ5 Φ14 1 juego
Boquilla de agarre 1 juego
LLave inglesa 1 juego
Pernos de anclaje 1 juego
Pistola de aceite 1 juego

Accesorios opcionales de la máquina fresadora vertical de consola:
Divisor Universal 125 mm 1 juego
Mesa de trabajo giratoria Φ320 1 juego
Tornillo plano 160 mm 1 juego
Fresadoras Φ80 Φ100 Φ125 1 juego
Sujetador de mandril Φ4-Φ160 1 juego
Bloque de nivelación 6 pcs
Herramienta de bloqueo P621000 1 juego

Especificaciones de la máquina fresadora vertical de consola:

  13103 13111 13104 13104-1
Modelo de la máquina VM5025B VM5030B VM5030A VM5030A/L
Superficie de la mesa 250 x 1100 mm 300 x 1100 mm 300 x 1150 mm 300 x 1500 mm
Número de ranuras en T 3 3
Ancho de ranuras en T 14mm 18mm
Distancia entre ranuras en T 63mm 70mm
Max. recorrido longitudinal 720mm 680mm 780mm
Max. recorrido transversal 280mm 235mm
Max. recorrido vertical 410mm 400mm
Nariz del husillo Conicidad estándar 7:24 ISO40 Conicidad estándar 7:24 No.40
Número de velocidades del husillo 12 etapas 12 etapas
Rango de velocidades del husillo 35-1600rpm 35-1600rpm
Número de canales 12 etapas 14 etapas
Rango de velocidades de avance Longitudinal, transversal Vertical 12-560mm/min 5-226mm/min 12-720mm/min 4-240mm/min
Velocidad Longitudinal de marcha rápida, transversal Vertical 1780mm/min 720mm/min 2100mm/min 700mm/min
Motor de accionamiento principal 3kw 1400rpm 4kw 1400rpm
Motor de avance 0.75kw 1380rpm 0.75kw 1380rpm
Bomba de refrigeración 0.12kw 2500rpm 40kw 2500rpm
Peso neto de la máquina 1550kg 2200kg
Peso bruto de la máquina 1800kg 3000kg
Dimensiones (L x P x A) 1670 x 1350 x 1800mm 1740 x 1485 x 1870mm
Embalaje 1540 x 1540 x 2160mm
Modelo antiguo X5025B X5030B X5030A X5030A/L
