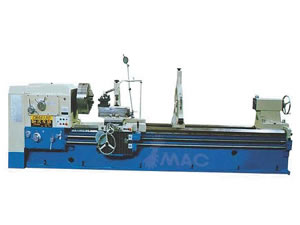

Torno pesado

Torno pesado, Máquina de torneado pesado LSP6185, LSP61100

Características y aplicación del torno pesado, máquina de torneado pesado:
El famoso dispositivo inventado de velocidad variable AC ha sido seleccionado para el torno, el motor principal ha sido impulsado por motores de corriente alterna, 4 pasos infinitamente variable se pueden realizar deslizando el engranaje. Excelentes comportamientos de potencia y torsión han sido equipados. El sistema de operación del torno ha sido controlado por mecanismos eléctricos, hidráulicos y mecánicos, el carruaje tiene funciones de avance transversal y combinación de alimentación, de fácil operación.

El rango de uso de esta serie de tornos pesados es amplio, puede satisfacerlos los requerimientos de diferentes tipos de industrias, mecanizadas como; cilindros externos, agujeros internos, ranura, fachada y rosca, y también satisface los requerimientos de taladrado, mandrilado, mandrilar ranuras de aceite, mortaja y así sucesivamente. Es un excelente equipamiento mecánico para giro axial, escalas, casquillo, y superficies especiales de diferentes tipos de piezas de trabajo.

Accesorios opcionales del torno pesado, máquina de torneado pesado:
1. 3.4-Mordazas Φ320mm, Φ800mm, Φ1000mm
2. Lunetas fijas Φ40-Φ350mm, Φ50-Φ470mm, Φ100-Φ520mm
3. Dispositivos de rodillos de soporte Φ180-Φ520mm
4. Lunetas Móviles Φ30-Φ120mm
5. Dispositivo de triturado y cabezal de fresado
6. Dispositivo de mandrilado

Accesorios estándares del torno pesado, máquina de torneado pesado:
1. 4-mordazas Φ800mm
2. Centros
3. Unidad de iluminación
4. Unidad de enfriamiento
5. Herramientas especiales

Especificaciones del torno pesado, máquina de torneado pesado:

Modelos		LSP6185 LSP6285	LSP61100 LSP62100
Giro sobre la bancada	mm(in)	850 (34)	1030 (41)
Giro sobre la brecha	mm(in)	1150 (46)	1350 (54)
Giro sobre el carruaje	mm(in)	520 (21)	720 (28)
Longitud máxima de inflexión	mm(in)	1500-16000 (60-640)
Peso máximo de la piezas de trabajo entre centros	kg	4000
Ancho de la bancada	mm(in)	600 (24)
Nariz del husillo No.	ISO	A2-11
Diámetro del rodamiento frontal del husillo	mm(in)	160 (6.4)
Diámetro del agujero del husillo	mm(in)	100 (4)
Agujero cónico del husillo		Métrico No. 120
Número de velocidades del husillo		(Manuel de funcionamiento)
Gama de velocidades del husillo	r/min	5-630
Potencia del motor principal	kw	AC15	AC18.5
Potencia del motor de rápida velocidad de viaje	kw	1.1
Sección de la herramienta de mango	mm(in)	32 x 32 (1.3 x 1.3)
Ángulo de giro del portaherramientas		±90°
Viaje del porta herramientas	mm(in)	250 (10)
Viaje del cursor transversal	mm(in)	600 (24)
Portaherramientas de rápida velocidad de viaje	mm/min	900
Rápida velocidad de viaje de los transversales	mm/min	1800
Rápida velocidad de viaje del longitudinal	mm/min	3640
Rangos y números de roscas métricas	mm	56 1-120
Gama y número de roscas en pulgadas	T.P.I.	56 30-1/4"
Rango y números de módulos de roscas	mm	56 0.5-60
Rango y número de diámetro de paso	D.P.	56 60-0.5
Número y rangos de los avances longitudinales	m/rev	64 0.08-9.6
Número transversales y rangos de avances	m/rev	64 0.04-4.8
Números del portaherramientas y rangos de avances	m/rev	64 0.02-2.4
Diámetro de la pluma de Contrapunto	mm(in)	120 (4.8)"
Agujero cónico de la caña del contrapunto		Morse No.6
Viaje de la caña de contrapunto	mm(in)	250 (4.8)"
Peso del torno con 3m bc.	kg	5300	5800
Peso adicional por 1m bc	kg	1000
Dimensión global de la máquina (Longitud x Latitud x Altitud)(3m)	mm	5150 x 1500 x 1500	5150 x 1600 x 1600
Modelo antiguo		CWA6185 CWA6285	CWA61100 CWA62100
