Torno de escote

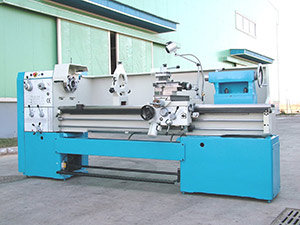

Torno de escote (Φ80mm Agujero del husillo)

Características del torno de escote:
1. Superficie larga y plana, buena apariencia
2. Endurecidos & PEISHAUER-engranajes de base
3. Husillo principal balanceado dinámicamente
4. Elección múltiple: puedes escoger sistema métrico o sistema de pulgadas, rueda de mano derecha o izquierda, voltajes y frecuencias, con o sin sistema de protección "CE" y sistema de avanzado rápido.

Accesorios estándar del torno de escote:
1. 3-mordazas 250mm
2. Placa de conducción
3. Centro y centro tubular
4. Pistola de aceite
5. Llave mecánica
6. Manual de operación

Accesorios opcionales del torno de escote:
1. Luneta fija
2. Luneta móvil
3. 4-mordazas 320mm
4. Plato liso
5. Línea de fileteado
6. Viaje longitudinal automático
7. Centro director
8. Rápido cambio de portaherramientas
9. Regla de copia cónico
10. 4-posiciones longitudinales de viaje automático

Especificaciones del torno de escote:

MODELO		12701	12702	12703
		LY6 1/2 40C	LY6 1/2 50C	LY6 1/2 60C
CAPACIDADES	Máximo giro sobre la bancada	440mm (16")	500mm (20")	600mm (24")
	Máximo diámetro de giro sobre el cursor transversal	225mm (9")	325mm (13")	360mm (14")
	Distancia entre centros	1000, 1500, 2000mm
	Máximo de giro sobre la brecha	530mm (21")	630mm (25")	730mm (29")
	Longitud efectiva sobre la brecha	260mm (10 1/4")
	Ancho de la bancada	330mm (13")
CABEZAL	Agujero del husillo	80mm (2 3/5")
	Nariz del husillo	ISO-C8 o ISO-D8
	Cono del husillo	Métrica 85mm
	Velocidades del husillo (numero)	24-1600rpm (15 medidas)
AVANCE	Fileteado de paso métrico (tipos)	0.5-28mm (66 tipos
	Gama de roscas en pulgadas (tipos)	1-56inch (66 tipos)
	Gama de roscas (Moudle) (tipos)	0.5-3.5mm (33 tipos)
	Gama de diámetro de roscas (tipos)	8-56D.P (33 tipos
	Gama de alimentación longitudinal (tipos)	0.072-4.038mm/rev (0.0027-0.15 pulg/rev) (66 tipos)
	Gama de avance cruzado (tipos)	0.036-2.019mm/rev (0.00213-0.075 pulg/rev) (66 tipos)
	Gama de alimentación transversal (Tipos)	5m/min (16.4 ft/min)
	Tamaño del husillo: Diámetro de paso	35mm/6mm o 35mm/1/4"
CARRUAJE	Viaje del cursor transversal	300mm (13")
	Viaje compuesto de descanso	130mm (5")
	Tamaño de sección transversal de mango de la herramienta	20 x 25mm (1 x 6/8inch)		25 x 25mm
CONTRAPUNTO	Agujero cónico del contrapunto	Morse No.5
	Diámetro de la caña del contrapunto	75mm (23/5")
	Viaje de la caña del contrapunto	120mm (43/4")
MOTOR	Motor de accionamiento principal	4.0kw o 5.5kw o 7.5kw		7.5kw
	Motor en refrigeración por bombeo	0.125kw
	Motor de avance rápido	0.12kw
Tamaño del embalaje (L x P x A)
Distancia entre centros 1000mm		2420 x 1150 x 1800mm (96 x 46 x 71in.)
1500mm		2920x 1150 x 1800mm (115 x 46 x 71in.)
2000mm		3460 x 1150 x 1800mm (137x 46 x 71in.)
Peso neto/peso bruto (Kgs)
Distancia entre centros 1000mm		1640/2290kg	1700/2350kg	1800/2500kg
1000mm		1850/2550kg	1910/2610kg	2010/2760kg
1000mm		2090/2860kg	2150/2920kg	2250/3070kg
Modelo antiguo		CD6 1/2 40C	CD6 1/2 50C	CD6 1/2 60C
