Sistema de fabricación de rebordes transversales

Sistema de fabricación de rebordes transversales
Número de patente del producto: 144223

Descripción del sistema de fabricación de rebordes transversales:

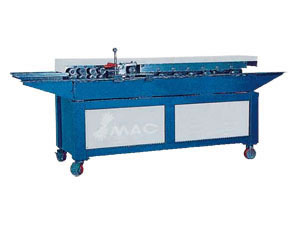

La unidad TDF es uno de los dos sistemas universales de fabricación de rebordes, de bajo costo, buen sellado y fácil fabricación. Es indicado especialmente para la fabricación de ductos de sección media y es empleado en fabricación industrial a gran escala. Como máquina flexible, el sistema TDF se puede adaptar a una línea automática de producción junto con el lockformer Pittsburg, la punzonadora y la máquina plegadora. También puede ser utilizado en sitio.

El sistema TDF está dividido en tres tipos: T-12, T-15 y máquina dúplex T-15D. Las T-12 y T-15 forman uno de los lados en clip" " y otro con reborde " " al mismo tiempo. La máquina dúplex T-15D forma simultáneamente los lados en reborde " ". La TDF debe ser utilizada normalmente para rangos de anchura entre 300 a 1530mm.

Especificaciones del sistema de fabricación de rebordes transversales:

	Modelo	Motor (kw)	Capacidad (mm)	Forma	Tamaño "a" (mm)	Peso (kg)	Dimensiones (Largo.Ancho.Alto)
12319	T-12	3	0.8-1.2		35±0.5	1400	2800 x 700 x 1000
12320	MT15 MT30	4	0.6-1.2(TDF) 0.8-1.2(TDC)		35±0.5	3000	3200 x 900 x 1000
12321	T-12	3	0.6-1.2		35±0.5	3000	2800 x 2700 x 1100

	Modelo	Nombre	Capacidad(mm)	Tamaño "a" (mm)	Forma
12322	T-10DC	Esquina del ducto	1.0	a=95
12323	T-15DC	Esquina del ducto	1.2	a=95
