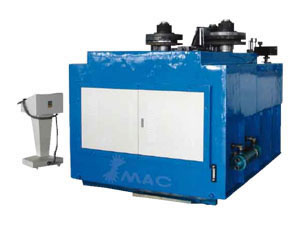

Máquina roladora de perfiles

Máquina roladora de perfiles

Características de la máquina roladora de perfiles:
1. No se patina fácilmente con la unidad de tres rodillos y puede laminar material con poco espesor de pared.
2. Puede alimentarse por ambos lados.
3. Dos pedales y una parada de emergencia, hacer que sea fácil de operar.
4. La máquina roladora de perfiles puede procesar diferentes ciclos, arcos o espirales.
5. Puede procesar diferentes perfiles, como el ángulo de hierro, hierro plano, redondo y otras secciones diferentes.
6. Puede producir perfiles con radio amplio sin hacer moldes de gran tamaño.

Especificaciones de la máquina roladora de perfiles:

		12201	12202	12203	12204	12205	12206
Modelo		RR50	RR75	RR89	RR100	RR115	RR159
Máxima sección de módulo de elasticidad (cm3)		6	23	35	53	59	119
Velocidad de calandrado (m/min)		6	5
Limite de doblado (MPa)		ds=250
Tuberías redondeadas	Máxima OD	42	76	89	89	114	159
	Espesor de pared	4	4.5	5	8	5	5
	Mínimo diámetro de flexión	500	900	1100	1100	1250	1800
Vara de acero redondeada	Máximo OD	30	50	55	65	70	85
	Mínimo diámetro de flexión	450	600	600	800	1000	1100
Tubo cuadrado	Sección máxima	45	70	80	90	90	100
	Espesor de la pared	3	4	5	6	8	8
	Mínimo diámetro de flexión	800	1100	1200	1500	1500	1600
Curva de tubo cuadrado en forma fácil	Sección máxima	45	75	85	100	100	120
	Espesor de la pared	12	16	18	20	22	30
	Mínimo diámetro de flexión	500	750	800	1000	1200	1400
Curva de tubo plano en forma dura	Sección máxima	70	100	120	150	180	200
	Espesor de la pared	18	25	30	35	35	45
	Mínimo diámetro de flexión	650	850	900	1200	1400	1600
Ángulo de acero en la curvatura interna	Sección máxima	40x5	70x8	80x8	90x10	100x10	120x12
	Mínimo diámetro de flexión	800	1000	1200	1500	2000	2400
	Sección mínima	20x5	30x3	35x3	36x5	38x4	40x5
	Mínimo diámetro de flexión.	800	1000	1200	1700	2100	2500
Ángulo de acero en la curvatura externa	Sección máxima	50x5	80x8	90x10	100x10	120x12	140x16
	Mínimo diámetro de flexión	800	1000	1100	1300	1600	1800
	Sección mínima	20x5	30x3	35x3	36x5	38x4	40x5
	Mínimo diámetro de flexión.	800	1000	1500	1700	2100	2500
U de acero en la curvatura interna	modelo de acero U	8	12	16	20	25	28
	Mínimo diámetro de flexión	700	900	1000	1200	1500	1800
U de acero en la curvatura externa	modelo de acero U	8	12	16	20	25	28
	Mínimo diámetro de flexión	700	900	1000	1200	1500	1800

		11210	11211	11212	11213	11214
Modelo		RR168	RR180	RR219	RR245	RR280
Máxima sección de módulo de elasticidad (cm3)		158	205	356	450	562
Velocidad de calandrado (m/min)		4
Limite de doblado (MPa)		ds=250
Tuberías redondeadas	Máxima OD	168	219	245	273	273
	Espesor de pared	8	8	8	8	8
	Mínimo diámetro de flexión	2000	2600	3000	3500	3500
Vara de acero redondeada	Máximo OD	105	120	135	145	145
	Mínimo diámetro de flexión	1300	1350	1800	2000	2000
Tubo cuadrado	Sección máxima	140	160	180	200	200
	Espesor de la pared	10	12	12	12	12
	Mínimo diámetro de flexión	2500	3000	3500	3500	3500
Curva de tubo cuadrado en forma fácil	Sección máxima	140	160	180	200	200
	Espesor de la pared	40	50	50	50	50
	Mínimo diámetro de flexión	1800	2000	2200	2400	2400
Curva de tubo plano en forma dura	Sección máxima	300	350	350	400	400
	Espesor de la pared	50	60	70	70	70
	Mínimo diámetro de flexión	2000	2200	2500	3000	3000
Ángulo de acero en la curvatura interna	Sección máxima	150x16	160x16	180x14	200x18	200x18
	Mínimo diámetro de flexión	2600	2600	3600	3600	3600
	Sección mínima	50x6	60x6	70x6	75x6	75x6
	Mínimo diámetro de flexión.	2800	2800	4000	4000	4000
Ángulo de acero en la curvatura externa	Sección máxima	160x16	180x14	200x18	200x24	200x24
	Mínimo diámetro de flexión	2200	2500	3600	3600	3600
	Sección mínima	50x6	60x6	70x6	75x6	75x6
	Mínimo diámetro de flexión.	2800	2800	4000	4000	4000
U de acero en la curvatura interna	modelo de acero U	32	36	40	45	45
	Mínimo diámetro de flexión	2500	2500	3000	3000	3000
U de acero en la curvatura externa	modelo de acero U	32	36	40	45	45
	Mínimo diámetro de flexión	2500	2500	3000	3000	3000
