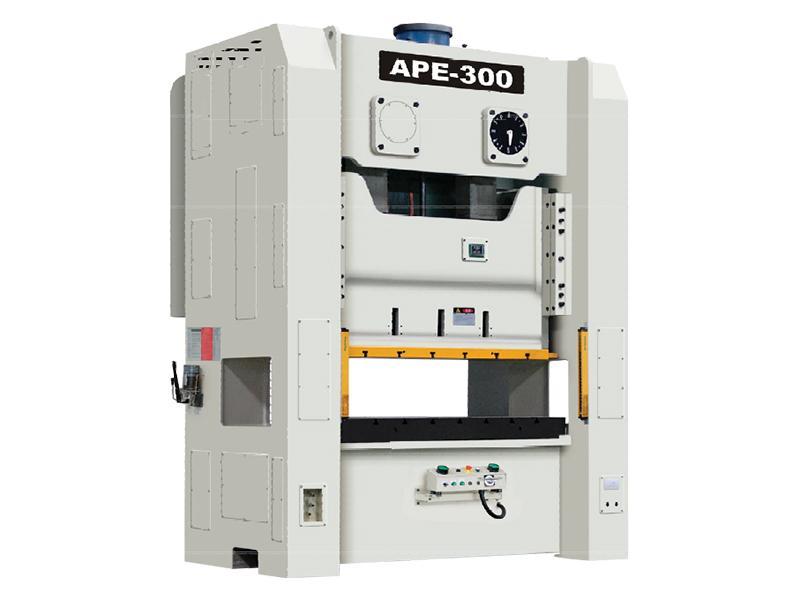

Prensa de estampado de láminas metálicas de alta precisión APE 160-400

Prensa de estampado de láminas metálicas de alta precisión APE 160-400
Características
  • La prensa de estampado para láminas metálicas APE se diseñó y fabricó con placas de acero de alta calidad soldado. La máquina tiene precisión y confiabilidad luego de eliminar la tensión interna del material.
  • Los dos balanceadores simétricos se utilizan para garantizar la estabilidad en funcionamiento.
  • El ajuste de altura de troquel de precisión tiene 0.1 mm de altura, así la prensa se puede operar de forma segura, conveniente y confiable.
  • Las partes como el eje flexionado, juego de engranajes, biela, etc. Tienen gran integridad y resistencia abrasiva luego de ser anodizado y esmerilado.
  • Freno y embrague sensitivos y confiables, excelentes electroválvulas y protector de sobrecarga que garantizan la precisión y seguridad de la puesta en marcha y freno de la corredera.
  • Esta cara recta del marco de la prensa posee un bastidor integrado que los hace apto para procesar matrices progresivas de forma precisa.
  • La prensa evita el defecto que generan las prensas en C reduciendo costos durante el proceso metalúrgico
  • Cuenta con embrague de alto torque que le da una larga vida útil y bajos costos de mantenimiento.
  • Sistema de control electrónico multifunción que resulta una excelente opción en cuento a seguridad.
Especificaciones técnicas
Prensa de estampado de láminas metálicas de alta precisión APE 160-400
Especificaciones Modelo APE-160
Modelo Ton S H
Punto de tonelaje nominal mm 6 3
Carreras mm 180 130
Carreras por minuto c.p.m 30-55 40-85
Altura de troquel mm 450 400
Ajuste de corredera mm 100
Área de corredera mm 1600 × 650
Área de almohadillas mm 1800 × 760
Apertura de corredera mm 700 × 450
Motor principal Kw 15
Dispositivo de ajuste de corredera Kw × P 0.75× 4
Presión de aire kg/cm2 5
Precisión de prensa
GB(JIS) 1 clase
Especificaciones Modelo APE-200
Modelo Ton S H
Punto de tonelaje nominal mm 6 3
Carrera mm 250 150
Carrera por minuto c.p.m 20-50 35-70
Altura de troquel mm 500 450
Ajuste de corredera mm 120
Área de corredera mm 1850 × 750
Área de almohadilla mm 2200 × 940
Apertura de corredera mm 900 × 600
Motor principal Kw 18
Dispositivo de ajuste de corredera Kw × P 0.75× 4
Presión de aire kg/cm2 5
Precisión de la prensa
GB(JIS) 1 clase
Especificaciones Modelo APE-250
Modelo Ton S H
Punto de tonelaje nominal mm 7 3
Carrera mm 280 170
Carreras por minuto c.p.m 20-40 30-60
Altura de troquel mm 550 450
Ajuste de corredera mm 120
Área de corredera mm 2100 × 900
Área de almohadilla mm 2500 × 1000
Apertura de corredera mm 900 × 600
Motor principal Kw 22
Dispositivo de ajuste de corredera Kw × P 1.5× 4
Presión de aire kg/cm2 5
Precisión de prensa
GB(JIS) 1 clase
Especificaciones Modelo APE-300
Especificaciones Modelo APE-300
Modelo Ton S H
Punto de tonelaje nominal mm 7 3
Carrera mm 300 170
Carrera por min c.p.m 20-35 30-50
Altira de troquel mm 550 450
Ajuste de corredera mm 120
Área de corredera mm 2200 × 900
Área de almohadilla mm 2500 × 1000
Apertura de corredera mm 900 × 600
Motor principal Kw 30
Dispositivo de ajuste de corredera Kw × P 1.5 × 4
Presión de aire kg/cm2 5
Precisión de prensa
GB(JIS) 1 clase
Especificaciones Modelo APE-400
Modelo Ton S H
Punto de tonelaje nominal mm 7
Carrera mm 300
Carrera por minuto c.p.m 20-30
Altura de troquel mm 550
Ajuste de corredera mm 120
Área de corredera mm 3100 × 1000
Área de almohadilla mm 3200 × 1000
Apertura de corredera mm 900 × 600
Motor principal Kw 30
Dispositivo de ajuste de corredera Kw × P 1.5 × 4
Presión de aire kg/cm2 5
Precisión de prensa
GB(JIS) 1 clases
Configuraciones estándar y opcionales
Estandar Opcional
Freno y embrague secos de alto rendimiento Freno y embrague de alto rendimiento
Sistema operative Kiston Amortiguadores
Selección de modo de operación apagado/avance lento Vs motor
Seguridad en carrera única/ continua Pantalla táctil
Protector de sobrecarga hidráulico Cortina de iluminación de seguridad
Detector de sobre exigencia Dispositivo de freno de corredera
Electroválvula dual Circuito de reversa en motor principal
Detector de atascos Interruptor de pie
Ajuste de corredera motorizado Bloqueo de troquel por seguridad con enchufe
Indicador digital de altura de troquel (unidad 0.1mm) Pulsador portátil de dos manos
Bomba de grasa motorizada Inversor
Contador de 6 dígitos Montura anti vibración
Contador preestablecido de 6 dígitos Sistema de cambio rápido de troquel
Contador para mantenimiento 4 dígitos Sujetador de troquel superior
Contador de vida útil 6 dígitos Sujetador de troquel inferior
Interruptor electrónico de cámara giratoria (6 canales independientes) Elevador de troquel
Expulsor de aire ½" de un canal Brazo de troquel
Receptáculo de fuente de aire ½" dos canales Pernos de anclaje y placas de cimentación
Circuito de detección de atascos Equipo de alimentación automática
Receptáculo de potencia (disponible solo para fuente de fase única de 110V) Alisador NC con desbobinador cw (3 en 1)

Alimentador de rodillos NC

Alisador y desbobinador (2 en 1)

Alisador

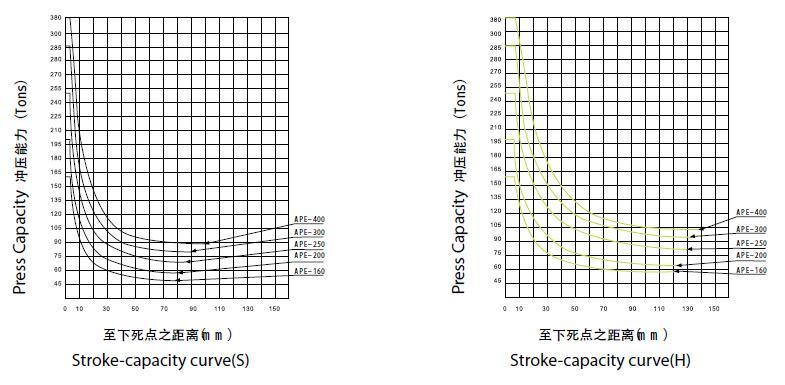

Curva de capacidad

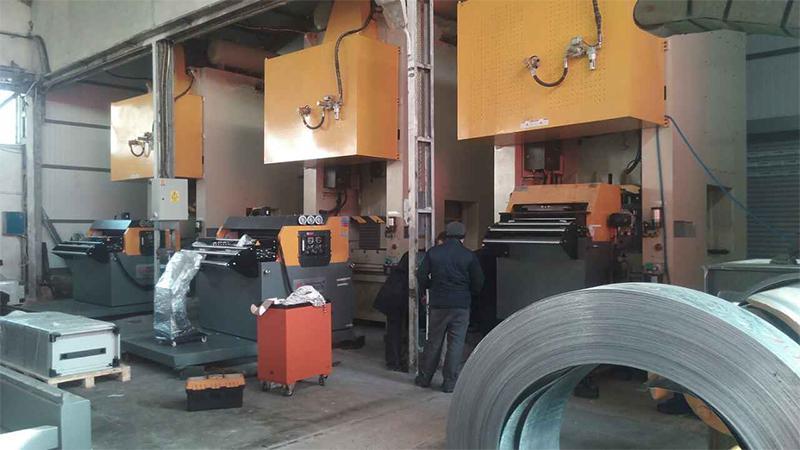

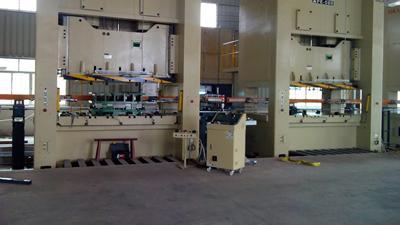

Prensa de estampado de metales para cliente
Prensa de estampado de metales para cliente
  • Prensa de estampado de metales para cliente
  • Prensa de estampado de metales para cliente
