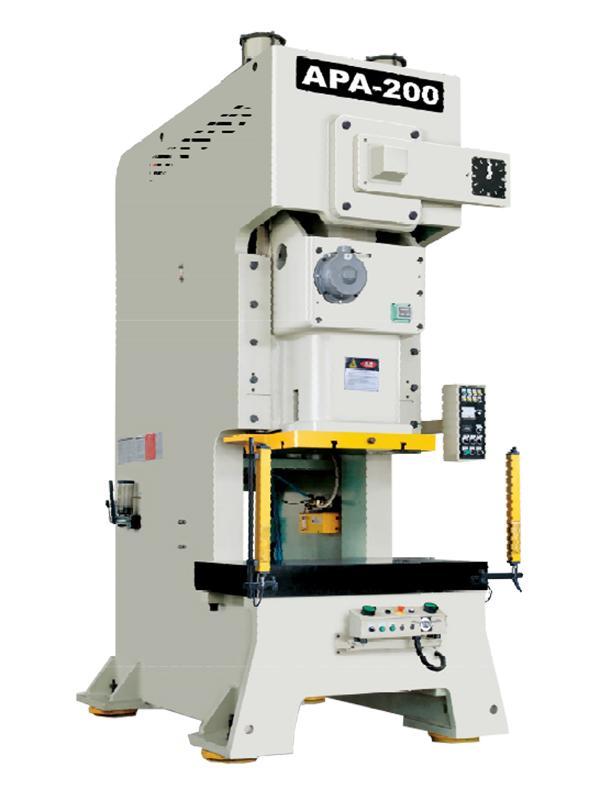

  4. Prensa de estampado de láminas metálicas de alta precisión APA 15-260 toneladas

Prensas para estampado de láminas metálicas de alta precisión APA 15-260 toneladas

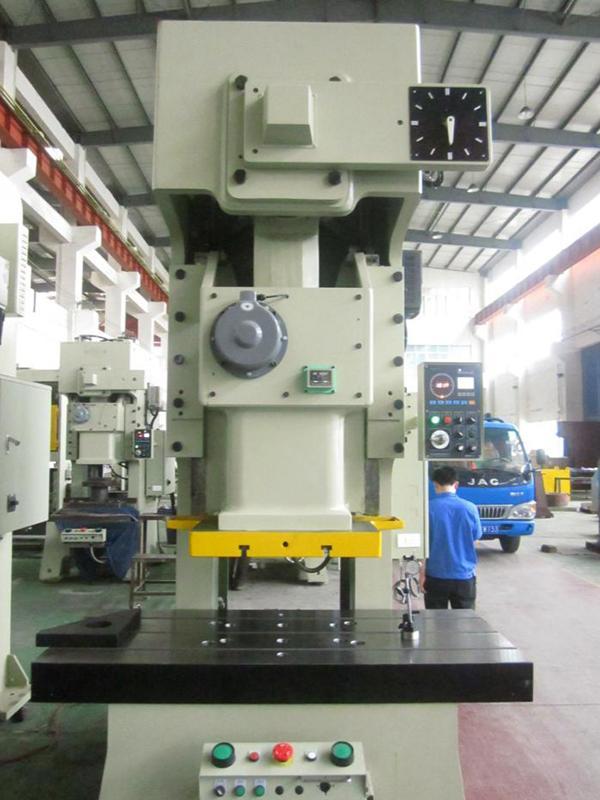

  • Prensa de estampado de láminas metálicas de alta precisión APA 15-260 toneladas

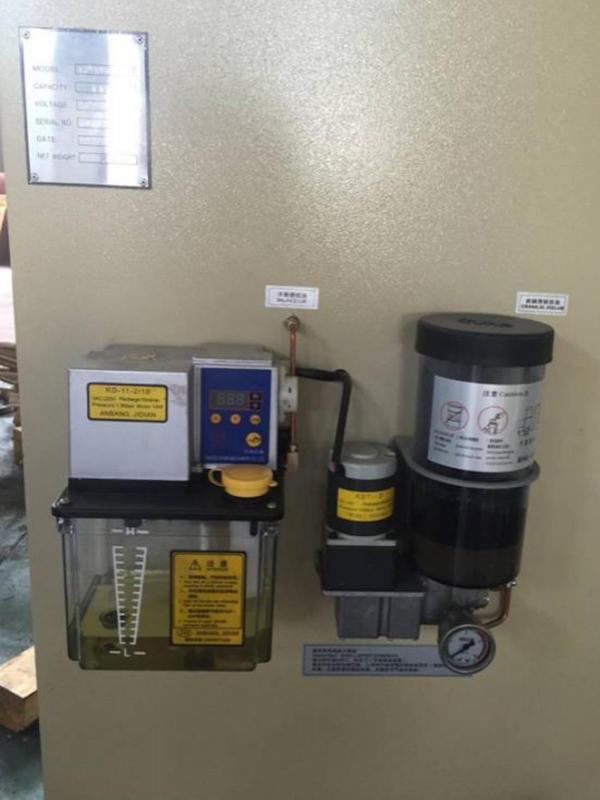

  • Prensa de estampado de láminas metálicas de alta precisión APA 15-260 toneladas

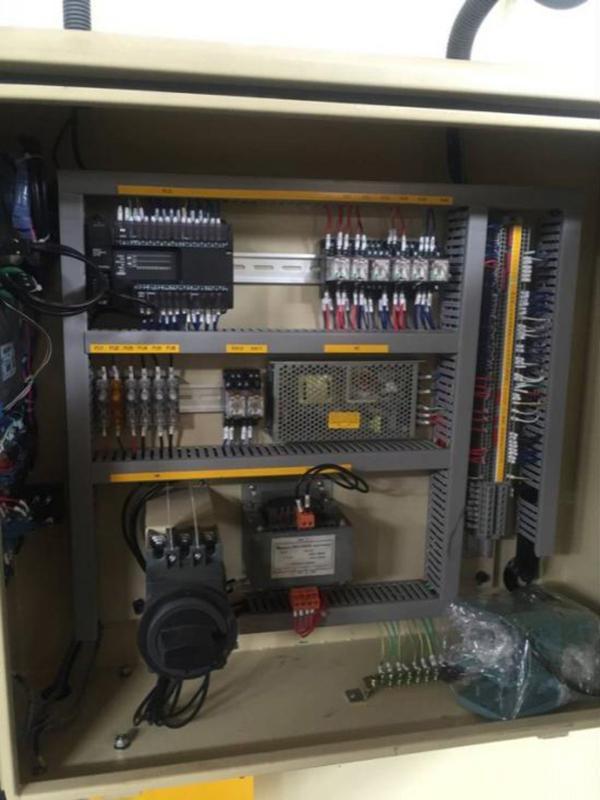

  • Prensa de estampado de láminas metálicas de alta precisión APA 15-260 toneladas
Especificaciones técnicas
  • La prensa para estampado de láminas metálicas de alta precisión APA 15-260 fue diseñada y fabricada con una estructura resistente de acero inoxidable y soldada con acero de alta calidad. Esta herramienta metalúrgica posee estabilidad, precisión y confiabilidad luego de eliminar la presión interna del material.
  • El centro de transmisión y centro de mecanizado metalúrgico están ubicados en el mismo lugar, de forma que la prensa pueda optimizar su precisión y estabilidad.
  • Incluye dos balanceadores simétricos para garantizar la estabilidad de las operaciones.
  • La precisión del ajuste del troquel es de 0.1mm para que la máquina se pueda manejar de forma segura y confiable.
  • Partes como el eje flexionado, juego de engranajes, biela, etc., están diseñados para ofrecer excelente integridad, y resistencia abrasiva con un acabado anodizado y esmerilado.
  • Embrague y freno sensibles y fiable, excelente electroválvula y protección de sobrecarga para ofrecer la precisión y seguridad del arranque y freno de la corredera.

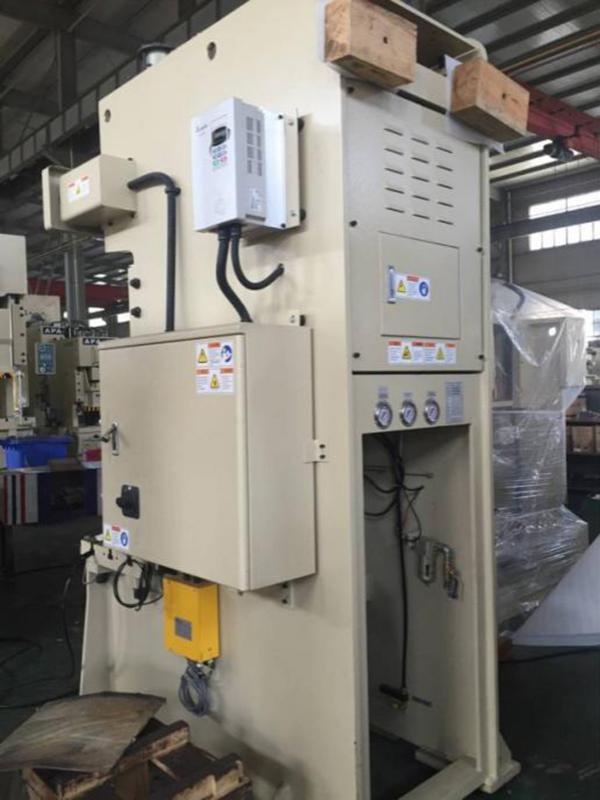

  • Prensa de estampado de láminas metálicas de alta precisión APA 15-260 toneladas
  • Prensa de estampado de láminas metálicas de alta precisión APA 15-260 toneladas
Especificaciones técnicas
Nombre Modelo APA-15
Tipo Ton Tipo V
Capacidad 15
Punto de tonelaje nominal mm 1
Carreras por minuto Velocidad s.p.m 120-180
Velocidad estable s.p.m 130
Carrera mm 60
Altura de troquel mm 200
Ajuste de corredera mm 50
Dimensiones de corredera mm 300×220×50
Dimensiones de almohadilla mm 680×300×70
Hueco de palanca mm 38.1
Motor principal kw 2.2
Dispositivo de ajuste de corredera HP Manual
Presión de aire kg/cm2 6
Precisión GB(JIS) 1 clase
Dimensiones de prensa mm 1236×830×1920
Peso de prensa Ton 1.8
Nombre Modelo APA-25A
Tipo Ton Tipo V
Capacidad 25
Punto de tonelaje nominal mm 3.2
Carreras por minuto Velocidad s.p.m 60-140
Velocidad estable s.p.m 110
Carrera mm 80
Altura de troquel mm 195
Ajuste de corredera mm 50
Dimensiones de corredera mm 300×220×50
Dimensiones de almohadilla mm 680×300×70
Hueco de palanca mm 38.1
Motor principal kw 3.7
Dispositivo de ajuste de corredera HP Manual
Presión de aire kg/cm2 6
Precisión de prensa GB(JIS) 1 clase
Dimensiones de prensa mm 1280×850×2200
Peso de prensa Ton 2.1
Capacidad de cojín Ton -
Carrera de cojín mm -
Área de cojín mm2 -
Nombre Modelo APA-25
Tipo Ton Tipo V Tipo H
Capacidad
25
Punto de tonelaje nominal mm 3.2 1.6
Carreras por minuto Velocidad s.p.m 60-140 130-200
Velocidad estable s.p.m
110
Carreras mm 70 30
Altura de troquel mm 195 215
Ajuste de corredera mm
50
Area de corredera mm 300×220×50
Area de almohadilla mm 680×300×70
Hueco de palanca mm 38.1
Motor principal kw 3.7
Dispositivo de ajuste de corredera HP Manual
Presion de aire kg/cm2 6
Presición de prensa
GB(JIS) 1 clase
Dimensiones de prensa mm 1280×850×2200
Peso de prensa Ton 2.1
Nombre Modelo APA-35
Tipo Ton Tipo V Tipo H
Capacidad
35
Punto de tonelaje nominal mm 3.2 1.6
Carreras por minuto Velocidad s.p.m 40-120 110-180
Velocidad estable s.p.m
85
Carreras mm 70 40
Altura de troquel mm 220 235
Ajuste de corredera mm 55
Area de corredera mm 360×250×50
Area de almohadilla mm 800×400×70
Hueco de palanca mm 38.1
Motor principal kw 3.7
Dispositivo de ajuste de corredera HP Manual
Presion de aire kg/cm2 6
Presicion de prensa
GB(JIS) 1 clase
Dimension de prensa mm 1380×900×2400
Peso de prensa Ton 3
Capacidad de cojin Ton 2.3
Carrera de cojin mm 50
Area efectiva de cojin mm2 300×230
Nombre Modelo APA-45
Tipo Ton Tipo V Tipo H
Capacidad
45
Punto de tonelaje nominal mm 3.2 1.6
Carreas por minuto Velocidad c.p.m 40-100 100-150
Velocidad estable c.p.m 75
Carrera mm 80 50
Altura de troquel mm 250 265
Ajuste de corredera mm 60
Área de corredera mm 400×300×60
Área de almohadilla mm 850×440×80
Hueco de palanca mm 38.1
Motor principal kw 5.5
Dispositivo de ajuste de corredera HP Manual
Presión de aire kg/cm2 6
Precisión de prensa
GB(JIS) 1 clase
Dimensión de prensa mm 1600×950×2500
Peso de prensa Ton 3.8
Capacidad de cojín Ton 2.3
Carrera de cojín mm 50
Área efectiva de cojín mm2 300×230

Nombre Tipo APA-60 APA-80 APA-110 APA-160 APA-200 APA-260
Modelo Ton Tipo V Tipo H Tipo V Tipo H Tipo V Tipo H Tipo V Tipo H Tipo V Tipo H Tipo V Tipo H
Capacidad
60 80 110 160 200 260
Punto de tonelaje nominal mm 4 2 4 2 6 3 6 3 6 3 7 3.5
Carreras por minuto Velocidad c.p.m 35 - 90 80 - 120 35 - 80 80 - 120 30 - 60 60 - 90 20 - 50 40 - 70 20 - 50 50 - 70 20 - 40 40 - 50
Velocidad estable c.p.m 65 65 50 35 35 30
Carrera mm 120 60 150 70 180 80 200 90 200 100 250 150
Altura de troquel mm 310 340 340 380 360 410 460 510 460 510 500 550
Ajuste de corredera mm 75 80 80 100 110 120
Área de corredera mm 500×360×70 560×420×70 650×470×80 700×550×90 850×630×90 950×700×100
Área de almohadilla mm 900×500×80 1000×550×90 1150×600×110 1250×800×140 1400×820×160 1500×840×180
Hueco de palanca mm 50 50 50 65 65 65
Motor principal kw 5.5 7.5 11 15 18 22
Dispositivo de ajuste de corredera HP Manual
Presión de aire kg/cm2 6 6 6 6 6 6
Precisión de prensa
GB(JIS) 1 clase GB(JIS) 1 clase GB(JIS) 1 clase GB(JIS) 1 clase GB(JIS) 1 clase GB(JIS) 1 clase
Dimensiones de prensa mm 1600×1000×2800 1800×1180×2800 1900×1300×3200 2300×1400×3800 2615×1690×4075 2780×1850×4470
Peso de prensa Ton 5.6 6.5 9.6 16 23 32
Capacidad de cojín Ton 3.6 3.6 6.3 10 14 14
Carrera mm 70 70 80 80 100 100
Área efectiva de cojín mm2 350×300 450×310 500×350 650×420 710×480
810×480

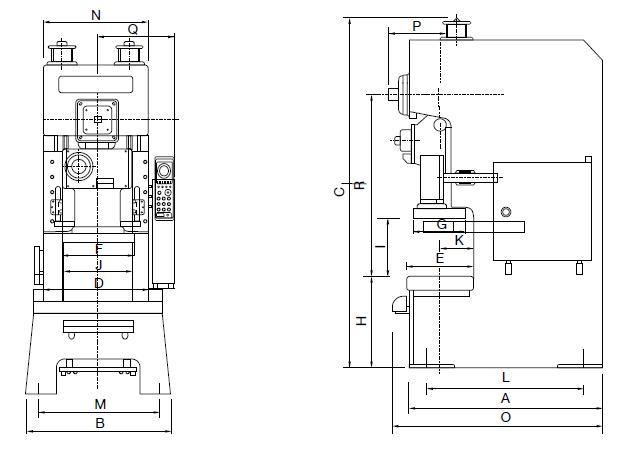

Dimensiones externas
Dimensiones externas
Especificaciónes APA-25 APA-35 APA-45 APA-60 APA-80 APA-110A APA-160 APA-200 APA-260
A 1100 1200 1400 1420 1595 1720 2140 1440 2605
B 840 900 950 1000 1170 1290 1390 1690 1850
C 2135 2345 2245 2780 2980 3195 3670 4075 4470
D 680 800 850 900 1000 1150 1250 1400 1500
E 300 400 440 500 550 600 800 820 840
F 470 520 560 700 770 910 990 1130 1130
G 250 285 340 400 420 470 550 630 700
H 800 790 800 795 840 840 910 1030 1030
I 260 290 320 420 480 530 650 650 750
J 444 488 502 526 534 616 660 790 900
K 160 205 225 255 280 305 405 415 430
L 980 1040 1170 1180 1310 1420 1760 2040 2005
M 700 800 810 890 980 1100 1200 1400 1560
N 540 620 670 720 780 920 1000 1160 1300
O 1275 1375 1575 1595 1770 1895 1895 2615 2780
P 278 278 313 333 448 488 545 593 688
Q 447 560 585 610 620 685 725 805 875
R 935 1073 1130 1378 1506 1650 1960 2188 2460
Configuración
Standard Opcional
Protección hidráulica de sobrecarga Convertidor
Dispositivo manual de ajuste de corredera (TP menor a 60) Embrague húmedo y frenos de alto rendimiento
Dispositivo de ajuste de corredera (TP mayor a 60 ) Sistema eléctrico de lubricación automática
Indicador mecánico de altura de troquel (TP menor a 60 ) Dispositivo neumático de cojín de troquel
Indicador eléctrico de altura de troquel (TP mayor a 60 ) Interruptor de pie
Equilibrador Dispositivo de cambio rápido de troquel (Elevador de troquel, abrazadera y brazo de troquel)
Interruptor de cámara giratoria Dispositivo de freno de corredera
Indicador de ángulo de cigüeñal Detección de atasco
Contador electrónico de carreras Fuente de alimentación
Receptáculo de fuente de aire Montura de prensa auto vibrante
Dispositivo de seguridad ante aplastamiento Dispositivo de seguridad fotoeléctrico
Equipo de soplado Iluminación de troquel
Caja de herramientas de mantenimiento Sistema táctil de conteo

Alimentador automático (Alimentador, bastidor, máquina de corrección)

Brazo mecánico

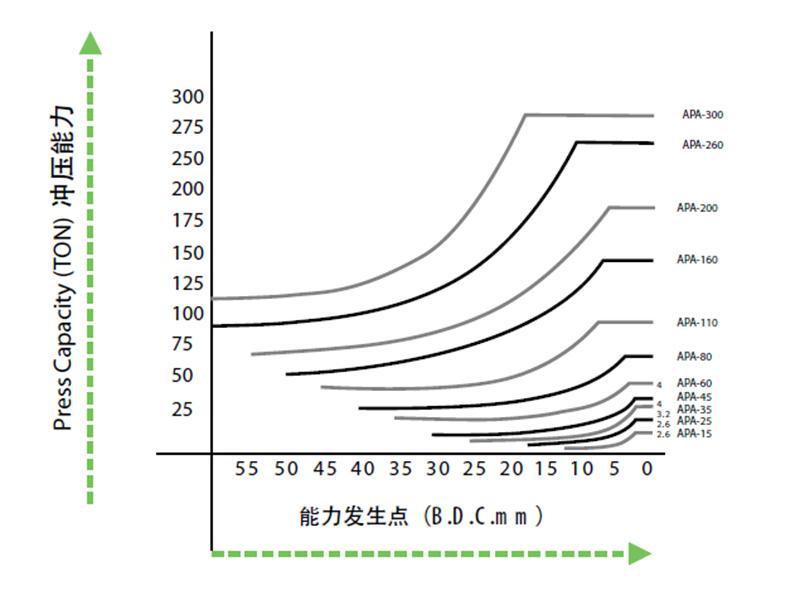

  • Curva de capacidadCurve
    Curva de capacidadCurve

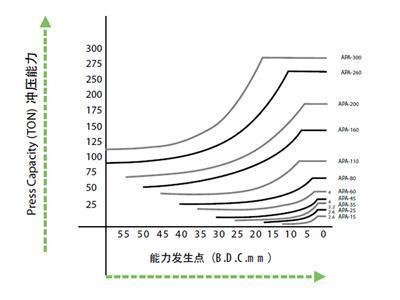

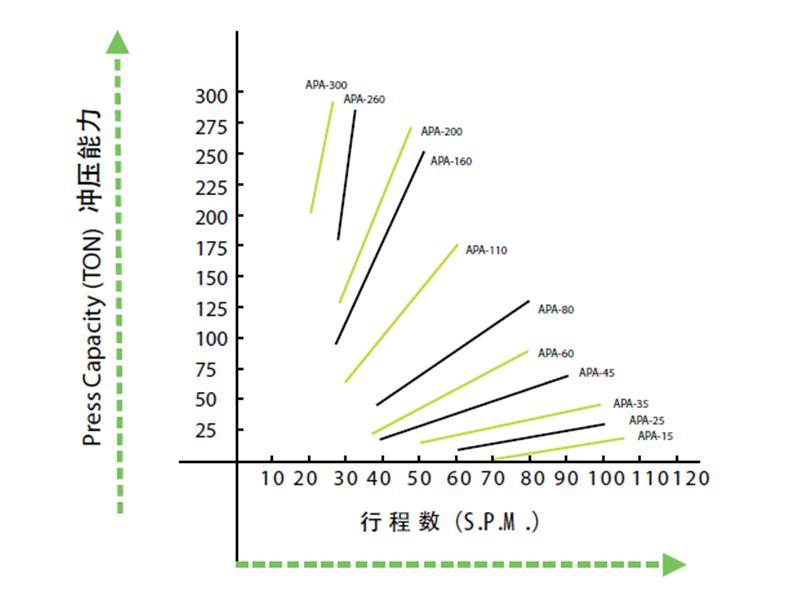

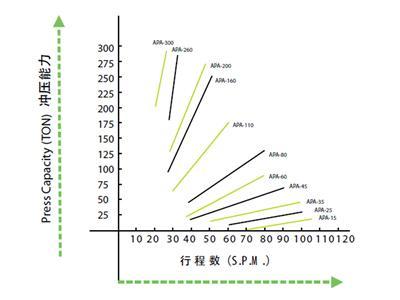

  • Curva de capacidadCurve
    Curva de capacidadCurve

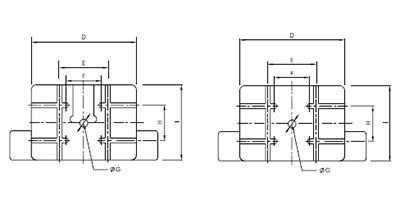

  • CorrederaCorredera

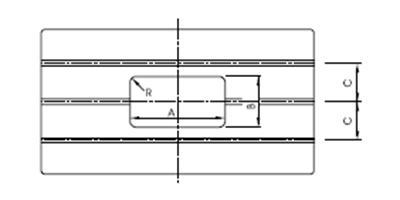

  • AlmohadillaAlmohadilla
Modelo A B C D E F G H L T tipo de foso
APA-15 240 120 90 300 - 150 Φ38.1 80 220 Ⅰ
APA-25A 240 120 90 300 - 150 Φ38.1 80 220 Ⅰ
APA-25A 240 120 90 300 - 150 Φ38.1 80 220 Ⅰ
APA-35 280 140 120 360 - 160 Φ38.1 100 250 Ⅰ
APA-45 300 150 120 400 - 210 Φ38.1 120 300 Ⅰ
APA-60 320 160 150 500 220 220 Φ50 160 360 Ⅱ
APA-80 360 180 150 560 300 220 Φ50 180 420 Ⅱ
APA-110 400 200 150 650 300 220 Φ50 220 470 Ⅱ
APA-160 440 220 160220 700 300 175 Φ65 220 550 Ⅱ
APA-200 480 240 280 850 420 200 Φ65 300 630 Ⅱ
APA-260 520 260 290 950 420 200 Φ65 300 700 Ⅱ

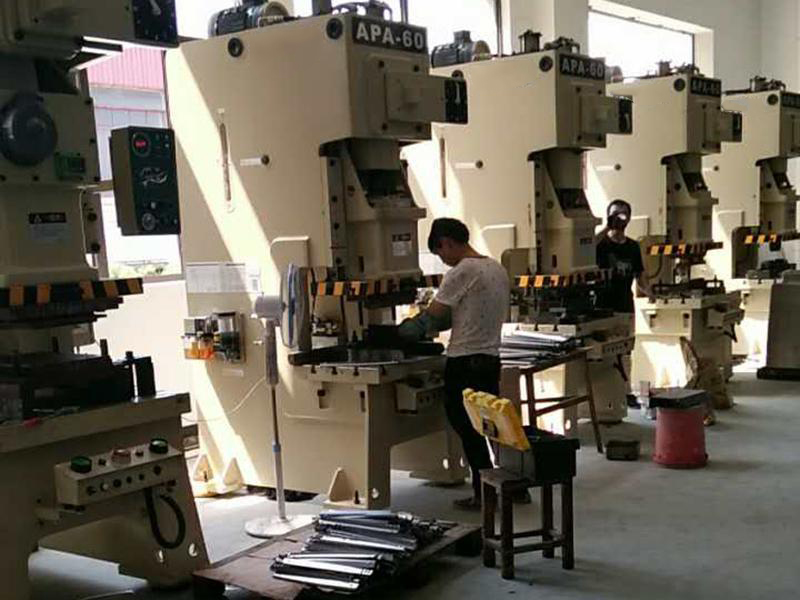

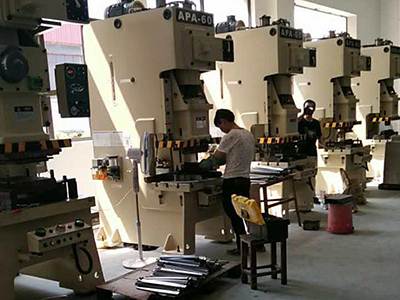

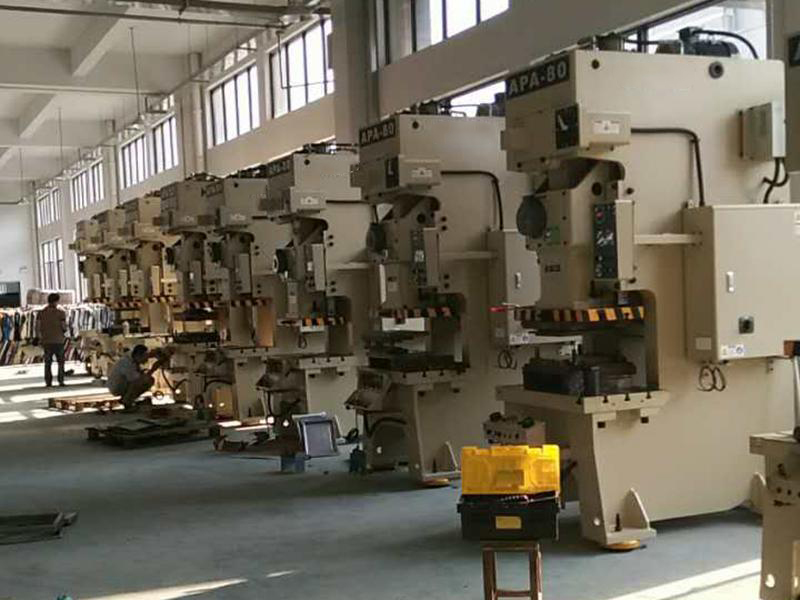

Fábrica
