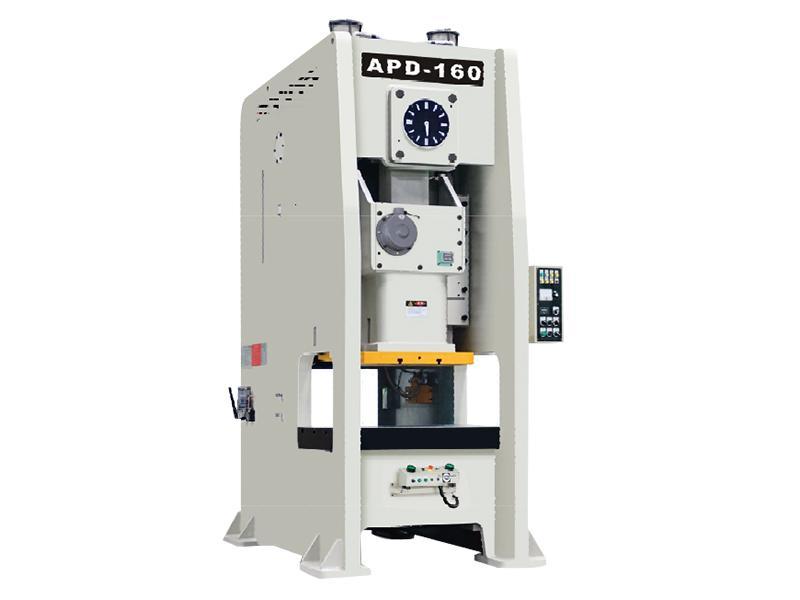

Prensa de estampado de láminas metálicas de alta precisión APD 80-260 toneladas

  • Prensa de estampado de láminas metálicas de alta precisión APD 80-260 toneladas
  • Prensa de estampado de láminas metálicas de alta precisión APD 80-260 toneladas
  • Prensa de estampado de láminas metálicas de alta precisión APD 80-260 toneladas
Características
  • La prensa de estampado para metales APD 80-260 toneladas fue diseñada y fabricada con una estructura de acero resistente y soldadura de placas de acero de alta calidad. Esta máquina tiene precisión, estabilidad y confiabilidad luego de eliminar la tensión del material interno.
  • El centro de transmisión y centro de mecanizado se ubican en el mismo lugar para que la prensa pueda optimizar la precisión y estabilidad.
  • Cuenta con un balanceador simétrico para aumentar la estabilidad.
  • La precisión del ajuste de altura de troquel es de 0.1mm. que permite que las operaciones sean seguras.
  • Las partes como eje flexionado, juego de engranajes, biela de conexión, etc tienen una gran resistencia integral y abrasiva con un acabado y esmerilado.
  • Embrague y freno sensibles, excelente electroválvula y protector contra sobrecarga están instalados para garantizar la precisión y seguridad de la puesta en marcha y freno de la corredera.
  • El marco del lado plano de la prensa cuenta con un bastidor integrado, que lo hace apto para el estampado progresivo.
  • Evita el efecto de la prensa de marco C reduciendo costos durante el proceso metalúrgico.
  • La estampadora cuenta con una resistente estructura de acero y el deslizante se ubica en el centro de la junta. Estas características implican que cuenta con precisión y estabilidad dinámica a duradera y larga vida útil.
  • La parte inferior del perno perforador es 15-25% mas largo que el del modelo de prensa de estampado en C. esto aumenta la ingeniería y otorga valores agregados al proceso metalúrgico.
  • Tiene un embrague húmedo con alto torque que Brinda larga vida útil a bajo costo.
  • El sistema electrónico multifunción genera gran seguridad en las operaciones.
  • Los equipos de automatización facilitan las operaciones.
Especificaciones técnicas
Nombre Modelo APD-80
Tipo
Tipo V Tipo H
Capacidad Ton 80
Punto de tonelaje nominal mm 4 2
Carrera mm 150 70
Altura de troquel mm 340 380
Carreras por minuto c.p.m 35-80 80-120
Ajuste de corredera mm 80
Área de corredera mm 560×420×70
Área de amortiguador mm 760×550×90
Motor principal kw.p 7.5
Dispositivo de ajuste de corredera HP Eléctrico
Presión de aire kg/cm2 6
Dimensiones (largo×ancho×alto)
Dimensiones de prensa 		mm 1300×1890×3000
Peso de prensa Ton 7.8
Precisión de prensa
GB(JIS) 1 clase
Capacidad de almohadilla Ton 3.6
Carrera de amortiguador mm 70
Área efectiva de amortiguador mm2 450×310
Nombre Modelo APD-110
Tipo
Tipo V Tipo H
Capacidad Ton 110
Punto de tonelaje nominal mm 6 3
Carrera mm 180 200
Altura de troquel mm 360 410
Carreras por minuto c.p.m 30-60 60-90
Ajuste de corredera mm 80
Área de corredera mm 650×470×80
Área de almohadilla mm 900×600×110
Motor principal kw.p 11
Dispositivo de ajuste de corredera HP Eléctrico
Presión de aire kg/cm2 6
Dimensiones (largo×ancho×alto)
Dimensiones de la prensa 		mm 1420×1985×3200
Peso de prensa Ton 10.5
Precisión de prensa
GB(JIS) 1 clase
Capacidad de amortiguador de troquel Ton 6.3
Carrera de amortiguador mm 80
Área efectiva de amortiguador mm2 500×350
Nombre Modelo APD-160
Tipo
Tipo V Tipo H
Capacidad Ton 160
Punto de tonelaje nominal mm 6 3
Carrera mm 200 90
Altura de troquel mm 460 510
Carreras por minuto c.p.m 20-50 40-70
Ajuste de corredera mm 100
Área de corredera mm 700×550×90
Área de almohadilla mm 980×880×140
Motor principal kw.p 15
Dispositivo de ajuste de corredera HP Eléctrica
Presión de aire kg/cm2 6
Dimensiones (largo×ancho×altura)
Dimensiones de prensa 		mm 1600×2200×3500
Peso de prensa Ton 17.8
Precisión de prensa
GB(JIS) 1 clase
Capacidad de amortiguador Ton 10
Carrera de amortiguador mm 80
Área efectiva de amortiguador mm2 650×420
Nombre Modelo APD-200
Tipo
Tipo V Tipo H
Capacidad Ton 200
Punto de tonelaje mm 6 3
Carrera mm 200 100
Altura de troquel mm 460 510
Carrera por minuto c.p.m 20-50 50-70
Ajuste de corredera mm 110
Área de corredera mm 850×630×90
Área de almohadilla mm 1140×820×160
Motor principal kw.p 18
Dispositivo de ajuste de corredera HP Eléctrico
Presión de aire kg/cm2 6
Dimensiones (largo×ancho×alto)
Dimensiones de prensa 		mm 1750×2500×3900
Peso de prensa Ton 25.3
Precisión de prensa
GB(JIS) 1 clase
Capacidad de amortiguador Ton 14
Carrera de amortiguador mm 100
Área efectiva de amortiguador mm2 710×480
Nombre Modelo APD-260
Tipo
Tipo V Tipo H
Capacidad Ton 260
Punto de tonelaje nominal mm 7 3.5
Carrrea mm 250 3.5
Altura de troquel mm 500 150
Carrera por minuto c.p.m 20-50 550
Ajuste de corredera mm 120
Área de corredera mm 950x700x100
Área de almohadilla mm 1500x840x180
Motor principal kw.p 22
Dispositivo de ajuste de corredera HP Eléctrica
Presión de aire kg/cm2 6
Dimensiones (largo×ancho×altura)
Dimensiones de prensa 		mm 2780x1850x4470
Peso de prensa Ton 32
Precisión de prensa
GB(JIS) 1 clase
Capacidad de amortiguadores Ton 14
Carrera de amortiguadores mm 100
Área efectiva de amortiuguadores mm2 810×480

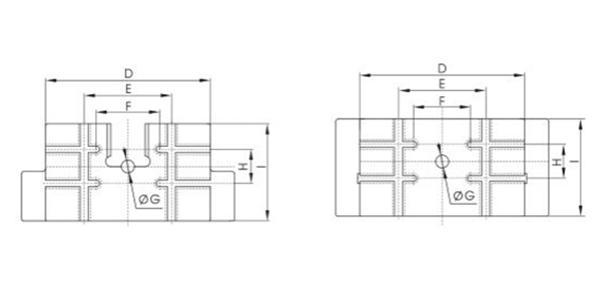

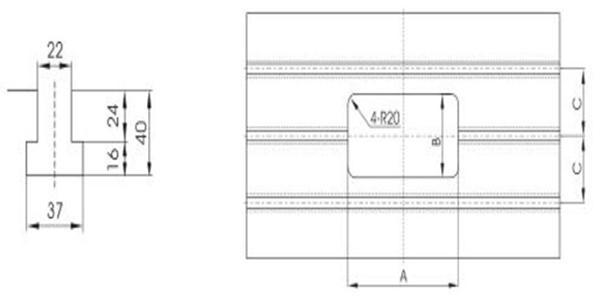

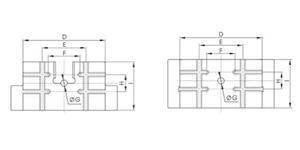

Dimensiones externas
  • Dimensiones externas
  • Dimensiones externas
Modelo A B C D E F G H I
APD-80 360 180 150 560 300 220 Φ50 180 420
APD-110 400 200 160 650 300 220 Φ50 220 470
APD-160 440 220 220 700 300 175 Φ65 220 550
APD-200 480 240 280 850 420 200 Φ65 300 630
APD-260 520 260 290 950 420 200 Φ65 300 700
Configuración estándar y opcional
Estándar Opcional
Inversor Sistema de lubricación eléctrica y automática
Protección hidráulica de sobrecarga Dispositivo amortiguador neumático
Dispositivo de ajuste de corredera Contador programable
Indicador de altura de troquel Interruptor de pie
Dispositivo de balance Dispositivo de cambio rápido de troquel (Elevador de troquel, sujetador, brazo)
Interruptor de cámara giratoria Dispositivo de freno de corredera
Indicador de ángulo de cigüeñal Detección de atasco
Contador electrónico de carreras Fuente
Receptáculo de aire Montura antivibración
Dispositivo de seguridad contra sobre funcionamiento Dispositivo de seguridad foto electrónico

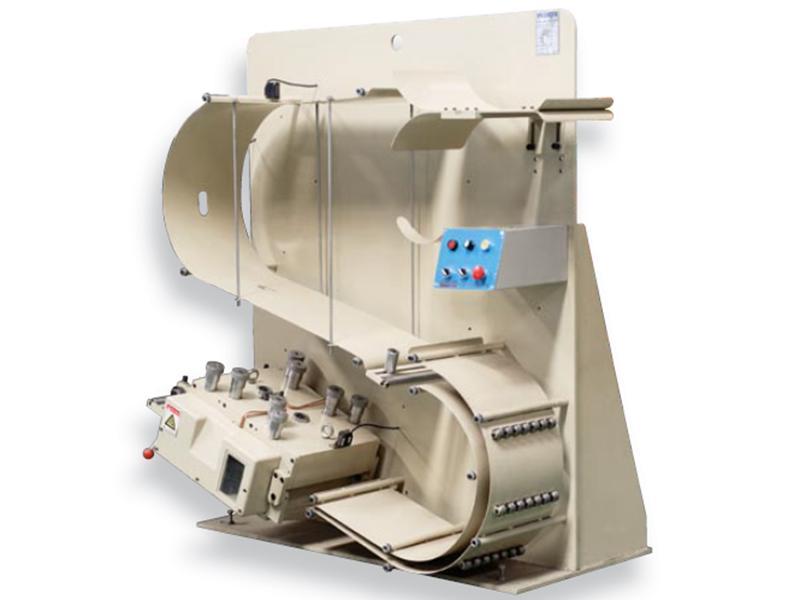

Caja de herramientas para mantenimiento Alimentador

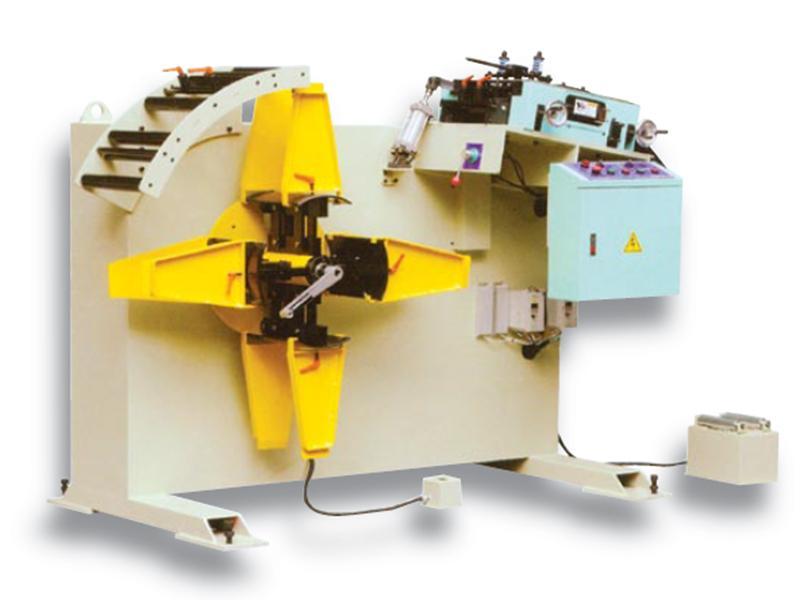

Desbobinador

Nivelador

Brazo mecánico

Luz interior de troquel

Dispositivo de alimentación izquierda (derecha)

Sistema contador PAC 100

Sistema contador humano-computarizado

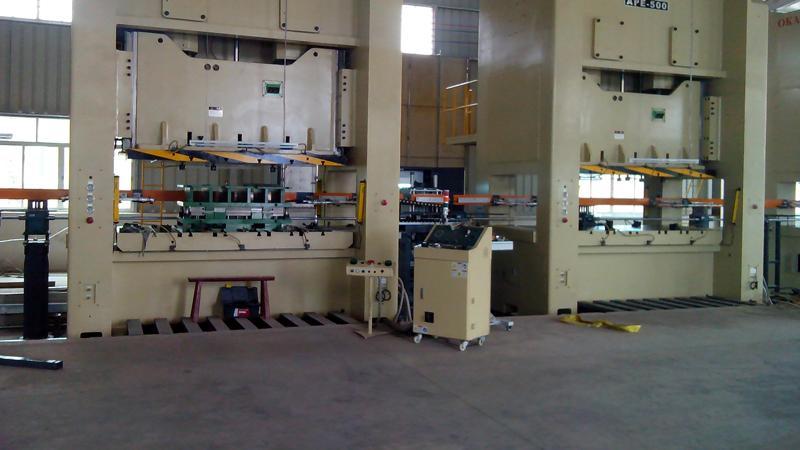

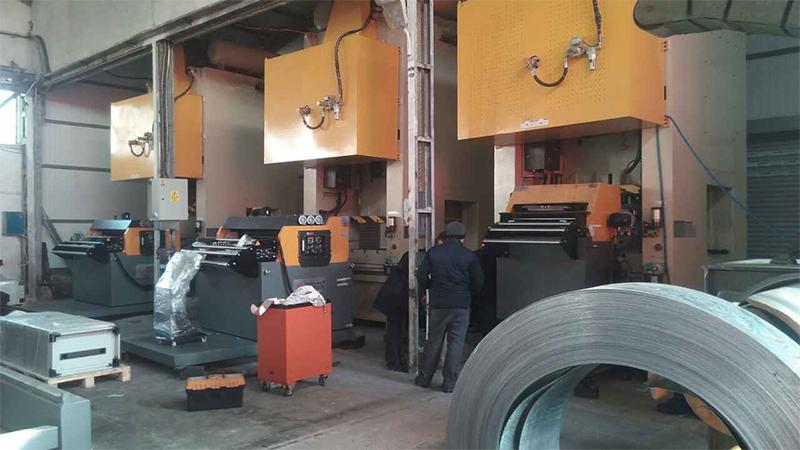

Trabajo de prensa de estampado para cliente
  • Trabajo de prensa de estampado para cliente
  • Trabajo de prensa de estampado para cliente
